Nhiều gia đình khi xây nhà quên chuẩn bị bản vẽ nhà vệ sinh tự hoại, dẫn đến nước xả chậm, mùi hôi hay bể phốt nhanh đầy. Một bản vẽ chuẩn giúp hệ thống vận hành đúng, dễ bảo trì và tiết kiệm chi phí sửa chữa. Nếu bạn chưa có bản vẽ hoặc cần kiểm tra lại, Hút bể phốt Bình Minh sẵn sàng hỗ trợ – có mặt sau 15 phút, tư vấn miễn phí, báo giá minh bạch. Gọi ngay 0888.31.31.81 để được hướng dẫn chi tiết.
Nội Dung

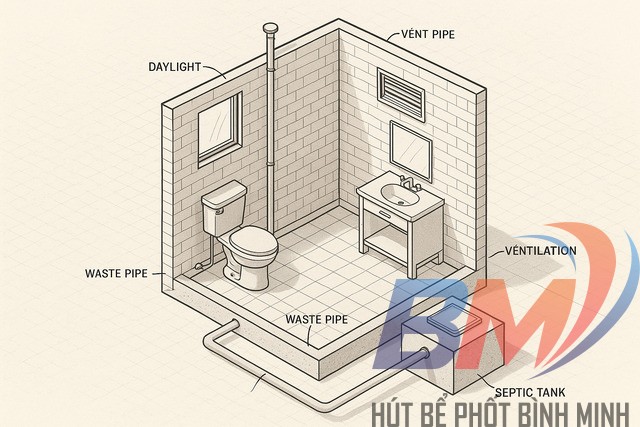

Bản vẽ nhà vệ sinh tự hoại là gì và vì sao cần thiết
Khi xây nhà, nhiều người thường chỉ quan tâm vị trí bồn cầu hay gạch lát mà quên mất bản vẽ nhà vệ sinh tự hoại – phần quan trọng quyết định hệ thống có hoạt động ổn định hay không. Bản vẽ không chỉ là “tờ giấy kỹ thuật” mà là sơ đồ sống giúp mọi thứ vận hành đúng hướng, đúng độ dốc, tránh tắc nghẽn và mùi hôi khó chịu.
Khái niệm và nguyên lý hoạt động
Bản vẽ nhà vệ sinh tự hoại thể hiện chi tiết vị trí bồn cầu, ống thoát, bể phốt, cùng hướng dòng chảy nước thải.
Nguyên lý hoạt động:
- Chất thải được dẫn qua ống thoát xuống bể phốt tự hoại.
- Vi sinh vật phân hủy tự nhiên trong bể, nước trong chuyển sang ngăn lọc trước khi thoát ra ngoài.
- Nếu độ dốc, hướng ống sai → nước đọng, trào ngược, sinh mùi hôi.
Việc hiểu đúng sơ đồ này giúp gia chủ dễ trao đổi với thợ và phát hiện sớm sai sót trước khi lát nền.
Lợi ích của bản vẽ chuẩn
- Thoát nước ổn định: hệ thống ống dẫn đúng độ dốc, không ứ đọng.
- Giảm mùi & tắc nghẽn: khí thoát tự nhiên nhờ ống thông hơi bố trí đúng chỗ.
- Dễ bảo trì: nắm rõ vị trí nắp bể, ống kiểm tra, thuận tiện khi hút bể phốt Bình Minh đến bảo dưỡng.
- Tiết kiệm chi phí lâu dài: tránh sửa chữa, đục phá nền sau này.
- Lưu giữ hồ sơ: nên in và lưu bản vẽ cùng hồ sơ xây dựng để tiện tra cứu.
Bản vẽ là “bản đồ” đảm bảo hệ thống vệ sinh hoạt động êm, sạch, bền. Bình Minh sẵn sàng tư vấn miễn phí và kiểm tra hệ thống tại nhà – chỉ cần gọi 0888.31.31.81 để được hỗ trợ nhanh nhất.
Cấu tạo cơ bản của bể phốt tự hoại trong bản vẽ
Để đọc và hiểu đúng bản vẽ nhà vệ sinh tự hoại, bạn cần nắm rõ cấu tạo của bể phốt tự hoại – nơi xử lý chất thải chính của hệ thống. Hiểu cách bể được chia ngăn, vị trí ống thông hơi và nắp kiểm tra sẽ giúp bạn tránh sai sót khi thi công và dễ bảo dưỡng về sau.
Bể phốt 2 ngăn – 3 ngăn khác nhau thế nào
Bể 2 ngăn:
- Gồm ngăn chứa và ngăn lắng, thích hợp nhà ít người.
- Chất thải phân hủy phần lớn ở ngăn đầu, nước trong chảy sang ngăn sau.
Bể 3 ngăn:
- Gồm chứa – lắng – lọc, giúp phân hủy triệt để hơn, hạn chế mùi.
- Phù hợp hộ gia đình đông người, sử dụng lâu dài.
Khi thiết kế, nên chọn bể phốt 3 ngăn để nước thải ra môi trường đạt chuẩn. Tham khảo thêm: Bản vẽ bể phốt 3 ngăn chuẩn kỹ thuật.
Các chi tiết kỹ thuật thường thấy
- Độ dốc ống thoát: từ 1–2 cm/m giúp nước chảy đều, tránh đọng cặn.
- Ống thông hơi: đặt cao hơn mái bể, thoát khí metan, tránh mùi hôi.
- Nắp kiểm tra: giúp hút bể và bảo dưỡng dễ dàng.
- Vật liệu: gạch đặc, bê tông hoặc composite, chống thấm tốt.
Việc hiểu rõ từng chi tiết giúp bạn dễ trao đổi với thợ, tránh đặt sai độ dốc hay quên ống thông hơi – lỗi rất phổ biến khi thi công.
Cách bố trí trong khu đất nhỏ
- Khoảng cách an toàn: cách tường nhà ≥ 1 m, cách giếng nước ≥ 10 m.
- Vị trí đặt: nên thấp hơn nền nhà để nước thoát tự nhiên.
- Lối kiểm tra: chừa đường hút bể dễ tiếp cận, không bị che kín.
- Giải pháp gọn: dùng bể phốt composite sẵn lắp đặt, tiết kiệm diện tích.
Bố trí hợp lý giúp bể hoạt động bền, không ảnh hưởng móng nhà hay gây rò rỉ nước thải.
Hiểu đúng cấu tạo bể phốt tự hoại là bước đầu để đọc bản vẽ chính xác và thi công an toàn.
Nếu bạn chưa chắc về thiết kế hiện có, hãy liên hệ Bình Minh – chuyên xử lý bể phốt, hút bể phốt tại nhà, đội kỹ thuật sẽ tư vấn miễn phí và hỗ trợ kiểm tra tận nơi. Hotline: 0888.31.31.81

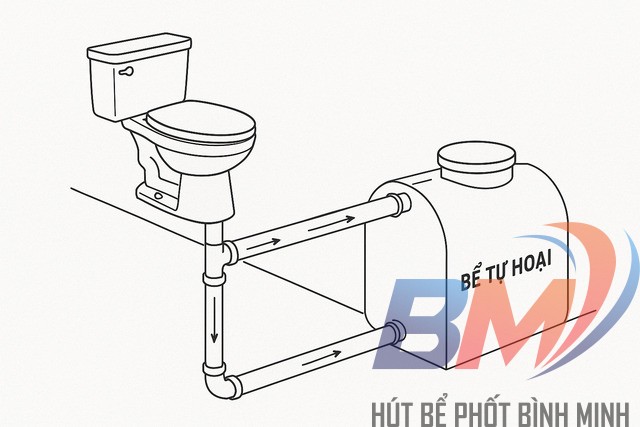

Sơ đồ kết nối nhà vệ sinh và bể phốt tự hoại
Đọc sơ đồ kết nối bể phốt là bước quan trọng để hiểu toàn bộ hệ thống thoát nước trong nhà vệ sinh. Một sơ đồ đúng sẽ cho biết hướng chảy của nước thải, vị trí ống thông hơi, và cách bể phốt vận hành. Nếu bố trí sai, nước dễ trào ngược, khí hôi bốc lên và việc hút bể phốt sau này trở nên khó khăn.
Sơ đồ ống xả – ống thoát – ống thông hơi
- Ống xả: Dẫn nước thải từ bồn cầu xuống bể phốt, nên dùng ống phi 110 mm trở lên để tránh nghẹt.
- Ống thoát nước thải: Nối giữa các ngăn bể, giữ độ dốc khoảng 1–2 cm/m để nước chảy đều.
- Ống thông hơi: Dẫn khí metan ra ngoài, thường đặt cao hơn mái bể 60 cm.
- Hướng thoát: Từ nhà vệ sinh → bể chứa → ngăn lắng → ngăn lọc → ống thoát cuối ra mương hoặc hố ga.
Nếu ống thông hơi bịt kín hoặc lắp sai độ dốc, khí không thoát được sẽ gây mùi và đọng nước trong đường ống.
Cách đọc ký hiệu trong file DWG
- Mũi tên: Chỉ hướng dòng chảy nước thải.
- Đường liền nét: Ống chính, thường là ống phi 110 mm.
- Đường chấm hoặc gạch: Ống phụ hoặc ống thông hơi.
- Ký hiệu hình tròn nhỏ: Điểm nối, cút hoặc lỗ kiểm tra.
- Ghi chú cạnh bể phốt: Thường thể hiện cao độ và ngăn (chứa, lắng, lọc).
Khi tải bản vẽ DWG, bạn chỉ cần phóng to phần “mặt cắt ngang bể” để hiểu rõ đường đi của ống nước và vị trí ống thông hơi.
Sai lầm phổ biến khi thi công
- Đặt ống xả quá ngang, không đủ độ dốc → nước chảy chậm, gây tắc.
- Quên ống thông hơi → khí nén lại, tạo mùi và trào ngược bồn cầu.
- Đặt bể phốt sai hướng so với ống thoát → phải đục lại sàn.
- Không chừa nắp hút bể → sau này khó bảo dưỡng, tốn chi phí.
Nếu bạn gặp các dấu hiệu như nước xả chậm, bốc mùi, ục ục trong bồn cầu – hãy gọi Hút bể phốt Bình Minh, có mặt sau 15 phút, xử lý nhanh, giá rõ ràng. Chúng tôi đảm bảo thông tắc cống nhanh chóng và an toàn vệ sinh.

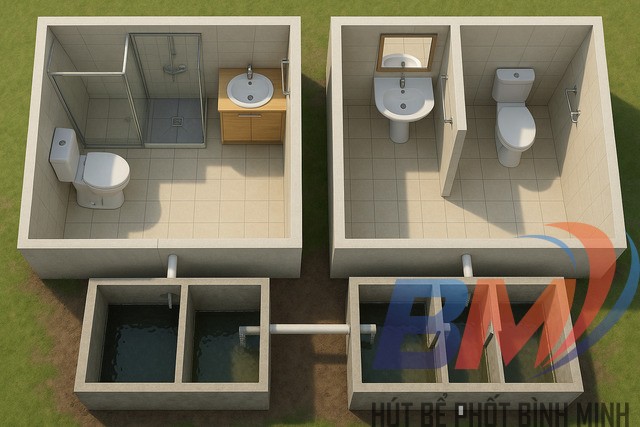

Mẫu bản vẽ nhà vệ sinh tự hoại 2–3 ngăn (File tải miễn phí)
Nếu bạn đang tìm mẫu bản vẽ nhà vệ sinh tự hoại để tham khảo hoặc gửi cho thợ thi công, phần này sẽ giúp bạn tiết kiệm rất nhiều thời gian. Dưới đây là các bản vẽ phổ biến được Bình Minh tổng hợp, phù hợp với hầu hết hộ gia đình – dễ đọc, dễ áp dụng và hoàn toàn miễn phí tải về.
Giới thiệu các mẫu bản vẽ phổ biến
- Nhà cấp 4 – diện tích nhỏ: bể phốt 2 ngăn, đặt sau nhà, đường ống ngắn, dễ thi công.
- Nhà ống 2–3 tầng: bể phốt 3 ngăn, bố trí vuông góc với hướng ống thoát, đảm bảo thoát nước ổn định.
- Biệt thự hoặc công trình lớn: dùng bể 3 ngăn dung tích lớn hơn, thêm ống thông hơi kép để giảm áp.
- Mỗi bản vẽ đều thể hiện độ dốc ống, vị trí bể và hướng dòng nước giúp thợ dễ thao tác và gia chủ dễ kiểm tra.
Các mẫu này đều được kỹ thuật viên Bình Minh chọn lọc từ thực tế thi công hơn 500 công trình dân dụng.
Hướng dẫn tải & sử dụng bản vẽ
Cách tải: click vào link “Tải file bản vẽ nhà vệ sinh DWG” tương ứng với loại công trình của bạn.
Cách sử dụng:
- Mở bằng AutoCAD (với file DWG).
- In khổ A3 để dễ xem chi tiết.
- Đưa cho thợ đọc phần “mặt cắt ngang” để thi công đúng độ dốc và hướng ống.
Nếu bạn chưa quen đọc ký hiệu, kỹ thuật Bình Minh có thể giải thích sơ đồ trực tiếp qua 0888.31.31.81 để tránh nhầm lẫn khi thi công.
Những lỗi phổ biến khi thi công nhà vệ sinh tự hoại
Nhiều hộ gia đình sau khi hoàn thiện nhà mới thường gặp tình trạng nhà vệ sinh bốc mùi hoặc thoát nước kém, nguyên nhân phần lớn xuất phát từ lỗi thi công hệ thống tự hoại. Dưới đây là những sai lầm thường gặp nhất mà kỹ thuật Bình Minh đã xử lý cho hàng trăm công trình thực tế.
Sai độ dốc ống thoát nước
- Nguyên nhân: Độ dốc ống xả không đủ (dưới 1 cm/m) hoặc đặt sai hướng khiến nước thải chảy chậm.
- Hậu quả: Ứ đọng, tắc nghẽn cục bộ, bồn cầu xả không hết.
- Cách khắc phục: Kiểm tra lại toàn bộ đường ống, chỉnh độ dốc hoặc thay ống ngắn hơn. Khi phát hiện nước chảy yếu, hãy gọi đội hút bể phốt Bình Minh để kiểm tra kịp thời.
Thiếu ống thông hơi hoặc bịt kín miệng thông
- Nguyên nhân: Nhiều thợ xây cho rằng ống thông hơi không cần thiết nên bỏ qua.
- Hậu quả: Khí metan không thoát được, tạo áp suất ngược khiến bồn cầu “ục ục”, mùi hôi bốc ngược lên.
- Giải pháp: Bổ sung ống thông hơi cao hơn mái bể khoảng 60 cm, đầu ống nên lắp chụp che mưa.
Tham khảo thêm dấu hiệu khi nào cần hút bể phốt và cách xử lý đúng kỹ thuật.
Đặt bể phốt sai vị trí hoặc không chừa nắp kiểm tra
- Nguyên nhân: Thi công thiếu bản vẽ, đặt bể quá xa nhà vệ sinh hoặc bị che kín lối hút bể.
- Hậu quả: Khi bể đầy, không thể hút trực tiếp, buộc phải đục nền hoặc phá tường.
- Cách khắc phục: Nên đặt bể phốt cách tường nhà khoảng 1 m, chừa nắp kỹ thuật để hút bể định kỳ.
- Lưu ý: Bình Minh khuyến nghị mỗi hộ nên hút bể phốt 3–5 năm/lần để tránh tắc và mùi.
Những lỗi nhỏ trong thi công có thể gây hậu quả lớn khi sử dụng. Nếu hệ thống của bạn đang có mùi hôi hoặc nước xả yếu, hãy gọi ngay 0888.31.31.81 – Hút bể phốt Bình Minh sẽ có mặt sau 15 phút để kiểm tra và xử lý tận nơi, đảm bảo sạch mùi và vận hành ổn định.
Khi nào cần hút bể phốt hoặc bảo trì hệ thống tự hoại
Dù hệ thống nhà vệ sinh tự hoại được thiết kế đúng bản vẽ, sau vài năm sử dụng, bể phốt vẫn có thể đầy hoặc tắc. Việc bảo trì và hút bể phốt định kỳ giúp tránh mùi hôi, giữ đường ống thông thoáng và ngăn hư hại nền móng. Dưới đây là cách nhận biết, thời điểm cần xử lý và dịch vụ hỗ trợ chuyên nghiệp từ Bình Minh.
Dấu hiệu bể phốt đầy cần xử lý sớm
- Nước xả chậm: khi xả bồn cầu, nước cuộn tròn hoặc nổi bọt, thoát lâu hơn bình thường.
- Tiếng ục ục & mùi hôi: khí nén tích tụ không thoát được, đẩy ngược lên bồn cầu.
- Xuất hiện nước rỉ quanh nắp bể: dấu hiệu áp suất trong bể tăng cao, dễ gây nứt hoặc trào ngược.
- Ống thoát nước thải hay bị nghẹt: cặn bẩn lắng dày khiến lưu lượng giảm.
Khi có 2–3 dấu hiệu trên, bể phốt của bạn gần như đã đầy và cần được xử lý ngay để tránh hư hại lớn.
Lợi ích của việc hút bể phốt định kỳ
- Duy trì hiệu suất hoạt động: hút bể 3–5 năm/lần giúp hệ thống phân hủy ổn định.
- Giảm mùi hôi lâu dài: loại bỏ cặn lắng, giữ môi trường vệ sinh sạch hơn.
- Ngăn tắc nghẽn & nứt bể: giảm áp lực, tránh đọng nước ngầm làm hỏng nền nhà.
- Tiết kiệm chi phí: bảo trì định kỳ rẻ hơn nhiều so với sửa chữa khi bể hư.
Bạn có tham khảo dịch vụ hút bể phốt tại dịch vụ nhanh, an toàn, giá rõ ràng của chúng tôi.
Dịch vụ hút bể phốt Bình Minh – Giải pháp nhanh, sạch, triệt để
- Thời gian có mặt: chỉ sau 15 phút khi tiếp nhận yêu cầu.
- Trang thiết bị hiện đại: xe hút chân không công suất lớn, không đục phá.
- Giá báo trước – bảo hành dài hạn: minh bạch, không phát sinh.
- Hỗ trợ 24/7: hướng dẫn kiểm tra tình trạng bể tại nhà miễn phí.
Hotline: 0888.31.31.81 – gọi ngay để kỹ thuật viên Bình Minh đến kiểm tra tận nơi. Ngoài hút bể, chúng tôi còn nhận nạo vét hố ga và xử lý mùi hôi nhà vệ sinh, giúp hệ thống hoạt động bền và sạch hơn.
Thực hiện hút và bảo trì định kỳ chính là cách đơn giản nhất để bảo vệ ngôi nhà của bạn khỏi mùi hôi và tắc nghẽn. Đừng đợi sự cố xảy ra – Bình Minh luôn sẵn sàng hỗ trợ 24/7, có mặt chỉ sau 15 phút.
Một bản vẽ nhà vệ sinh tự hoại đúng chuẩn giúp tránh tắc nghẽn, mùi hôi và dễ bảo trì. Nếu hệ thống của bạn đã lâu chưa kiểm tra, hãy để Bình Minh hỗ trợ – có mặt sau 15 phút, báo giá minh bạch, bảo hành dài hạn. Gọi 0888.31.31.81 để đặt lịch hút bể phốt, kiểm tra hệ thống miễn phí.
