Bạn đang tìm bản vẽ đặt ống bể phốt chuẩn để tránh tắc nghẽn, mùi hôi và sửa chữa tốn kém? Chỉ cần sai hướng ống hay độ dốc nhỏ, bể phốt có thể nhanh đầy và trào ngược. Bài viết này chia sẻ bản vẽ mẫu, hướng dẫn đặt ống đúng kỹ thuật, giúp hệ thống hoạt động bền và ổn định. Nếu cần hỗ trợ tại nhà, Hút bể phốt Bình Minh có mặt trong 15 phút để kiểm tra và tư vấn miễn phí.
Nội Dung
Vì sao cần có bản vẽ đặt ống bể phốt trước khi thi công
Nếu bạn đang xây hoặc sửa nhà, bản vẽ đặt ống bể phốt là thứ rất dễ bị bỏ qua – nhưng lại quyết định toàn bộ hiệu quả hoạt động của hệ thống thoát nước. Không có bản vẽ chuẩn, việc thi công thường “ước chừng”, dẫn đến hàng loạt rủi ro khó lường.
Rủi ro khi đặt ống sai
- Sai hướng ống xả khiến chất thải không thoát hết, dễ đọng bùn và phát sinh mùi hôi.
- Sai độ dốc ống (quá thấp hoặc quá cao) làm dòng chảy không đều, nước chảy ngược lại, gây trào bể.
- Không có ống thông hơi → khí metan và H₂S tích tụ, bể dễ nổ hoặc rò khí.
- Ống nối sai ngăn khiến cặn bẩn trôi sang ngăn lọc, giảm hiệu quả xử lý.
Hệ quả chung: bể phốt tắc sớm, mùi hôi lan khắp nhà, tốn hàng triệu đồng để khắc phục. Bạn có tham khảo thêm dấu hiệu nhận biết khi nào cần hút bể phốt để lên kế hoạch đúng lúc.
Lợi ích khi có bản vẽ chuẩn kỹ thuật
- Thi công chính xác ngay từ đầu, đảm bảo dòng chảy hợp lý, tránh tắc nghẽn.
- Dễ kiểm tra, bảo trì – chỉ cần xem sơ đồ là xác định ngay vị trí lỗi hoặc ống rò.
- Tiết kiệm chi phí lâu dài: bể hoạt động ổn định 10–15 năm mà không cần sửa lớn.
- Đáp ứng tiêu chuẩn kỹ thuật (TCVN 7957), an toàn cho môi trường và kết cấu nhà ở.
Khi hệ thống bể phốt nhà bạn đang gặp tình trạng tắc, thoát chậm, hay bốc mùi, đừng vội đục phá – Bình Minh có thể kiểm tra sơ đồ, xác định lỗi và xử lý nhanh trong 15 phút. Một bản vẽ đúng kỹ thuật không chỉ giúp thi công dễ dàng mà còn bảo vệ bạn khỏi những chi phí sửa chữa không đáng có.
Cấu tạo bể phốt và các đường ống chính trong bản vẽ
Trước khi xem bản vẽ đặt ống bể phốt, bạn cần hiểu cấu tạo cơ bản của hệ thống. Nắm rõ từng ngăn và đường ống giúp thi công đúng kỹ thuật, tránh tắc nghẽn, rò rỉ hoặc mùi hôi sau này. Dưới đây là các phần chính bạn nên biết.

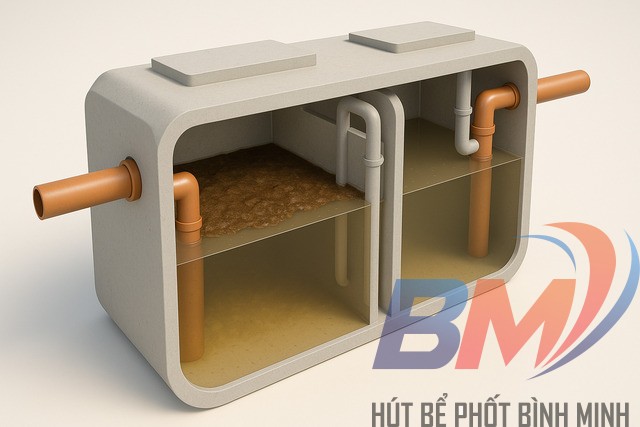

Cấu tạo cơ bản của bể phốt 3 ngăn
Một bể phốt 3 ngăn tiêu chuẩn gồm:
- Ngăn chứa: Nơi tiếp nhận chất thải ban đầu, diễn ra quá trình phân hủy.
- Ngăn lắng: Giúp tách cặn rắn lơ lửng, nước trong dần trước khi sang ngăn lọc.
- Ngăn lọc: Lọc lại lần cuối, đảm bảo nước sạch hơn trước khi ra môi trường.
Nguyên tắc chung: Dòng nước chảy qua từng ngăn theo thứ tự để xử lý tuần tự, tránh ứ đọng hoặc trào ngược.
Các loại ống trong bản vẽ
Mỗi loại ống có chức năng riêng trong sơ đồ:
- Ống xả chất thải: Dẫn nước thải từ nhà vệ sinh vào bể, thường dùng ống PVC Φ90–110 mm, đặt nghiêng 2–4%.
- Ống thông giữa các ngăn: Kết nối 3 ngăn, giúp nước chuyển từ ngăn chứa sang ngăn lắng mà không cuốn bùn theo.
- Ống thoát nước ra ngoài: Dẫn nước đã lọc ra hệ thống thoát chung.
- Ống thông hơi: Giúp khí metan, H₂S thoát ra ngoài, giảm áp suất và mùi hôi.
Mẹo nhỏ: Khi xem sơ đồ ống thông hơi, hãy kiểm tra vị trí cao hơn miệng bể ít nhất 0,5 m để tránh nước mưa tràn vào.
Phụ kiện & vật liệu phổ biến
- Ống PVC: Giá rẻ, dễ lắp, phù hợp nhà dân.
- Ống HDPE: Chịu lực tốt, bền gấp đôi, dùng cho công trình lớn.
- Ống composite: Nhẹ, chống ăn mòn, chi phí cao hơn.
- Phụ kiện đi kèm: cút chữ T, chữ L giúp chuyển hướng dòng chảy, hạn chế tắc nghẽn.
Lời khuyên thực tế: Chọn vật liệu đúng ngay từ đầu có thể giúp tuổi thọ bể phốt tăng gấp đôi. Nếu bạn chưa rõ loại ống phù hợp, kỹ thuật viên Bình Minh sẽ tư vấn miễn phí tận nơi.
Hiểu rõ cấu tạo bể phốt và các loại ống sẽ giúp bạn đọc bản vẽ dễ dàng, nhận biết nhanh vị trí sai lệch khi có sự cố – bước nền quan trọng trước khi đi vào phần hướng dẫn đọc bản vẽ và sơ đồ đặt ống chi tiết.
Hướng dẫn đọc bản vẽ và sơ đồ đặt ống bể phốt
Nhiều người có bản vẽ trong tay nhưng không hiểu các ký hiệu, hướng ống hay độ dốc thể hiện điều gì. Việc đọc bản vẽ đặt ống bể phốt đúng cách sẽ giúp bạn giám sát thi công, phát hiện sớm lỗi sai và bảo trì dễ dàng sau này. Hãy bắt đầu với các nguyên tắc cơ bản nhất.

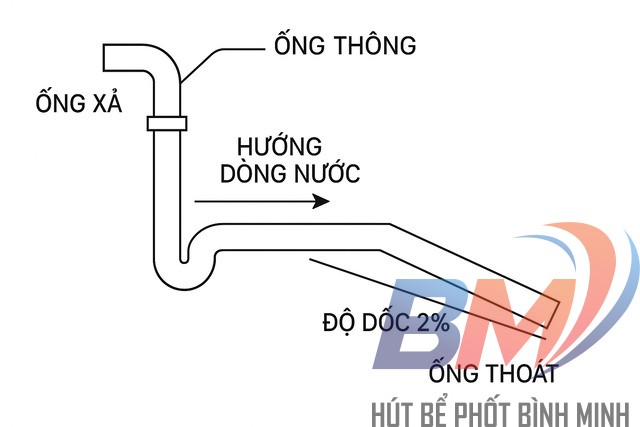

Nguyên tắc bố trí đường ống
Khi xem sơ đồ, hãy chú ý ba yếu tố chính: hướng ống – độ dốc – vị trí cao thấp giữa các ngăn.
- Ống xả chất thải: đặt nghiêng 2–4%, hướng thẳng vào ngăn chứa đầu tiên.
- Ống thông giữa các ngăn: luôn đặt thấp hơn miệng ngăn khoảng 1/3, tránh bùn trôi.
- Ống thoát ra ngoài: cao hơn mực nước trong bể để nước chảy tự nhiên.
- Ống thông hơi: đi thẳng lên cao, cao hơn nắp bể ít nhất 0,5 m để thoát khí an toàn.
Mẹo nhỏ: chỉ cần nhìn vào mũi tên dòng chảy trong sơ đồ là biết nước đi đúng hướng hay không.
Sơ đồ đặt ống bể phốt 3 ngăn phổ biến
Một sơ đồ chuẩn thường thể hiện rõ:
- Ống vào → ngăn chứa → ngăn lắng → ngăn lọc → ống thoát ra.
- Các mũi tên chỉ chiều dòng nước, các ký hiệu tròn thể hiện vị trí ống.
- Ống hơi thường ký hiệu bằng đường nét mảnh, đi lên trên.
Ví dụ: nếu ống giữa hai ngăn nằm ngang bằng miệng bể, nghĩa là sai kỹ thuật – cần hạ thấp ống hoặc điều chỉnh độ dốc.
Bản vẽ mẫu & hướng dẫn đọc
- Xác định hướng bắc – nam hoặc cửa thoát nước để định vị vị trí bể trong thực tế.
- Chú ý ký hiệu đường kính ống (Φ90, Φ110) ghi ngay bên cạnh đường ống.
- Đọc theo trình tự dòng chảy từ trái qua phải hoặc trên xuống dưới.
- Nếu bản vẽ có màu, thường màu đỏ = ống xả, xanh = ống thông, vàng = ống hơi.
Gợi ý: Bạn có thể phóng to bản vẽ, đánh dấu vị trí ống trên thực địa trước khi thi công để tránh nhầm lẫn.
Tải bản vẽ mẫu PDF/CAD
Để tiện theo dõi và thi công, Bình Minh cung cấp bản vẽ bể phốt 3 ngăn chuẩn (PDF & AutoCAD) miễn phí, có chú thích chi tiết từng loại ống.
Tải ngay bản vẽ đặt ống bể phốt 3 ngăn chuẩn kỹ thuật – miễn phí
Việc hiểu và đọc đúng sơ đồ đặt ống bể phốt 3 ngăn giúp bạn chủ động kiểm tra, tránh lỗi thi công tốn kém. Nếu vẫn chưa chắc cách đọc hoặc cần người giải thích bản vẽ cụ thể, kỹ thuật viên Bình Minh sẵn sàng hỗ trợ tận nơi trong 15 phút – hoàn toàn miễn phí.
Quy trình đặt ống bể phốt chuẩn kỹ thuật cho hộ gia đình
Nhiều gia đình gặp sự cố tắc nghẽn, rò rỉ chỉ vì đặt sai hướng ống hoặc không kiểm tra độ dốc trước khi chôn. Dưới đây là cách đặt ống bể phốt đúng kỹ thuật, dễ áp dụng cho hộ gia đình – giúp hệ thống hoạt động ổn định hàng chục năm mà không lo phải đục phá.
Bước 1: Xác định vị trí và hướng đặt ống
- Chọn vị trí bể phốt cách nhà vệ sinh ít nhất 3 – 5 m, thuận chiều thoát nước.
- Hướng ống từ nhà vệ sinh tới ngăn chứa phải thẳng, không uốn gấp.
- Tránh đặt ống dưới nền móng, hạn chế cắt bê tông hoặc khoan lại sau này.
Lưu ý: Khi xem bản vẽ, ưu tiên hướng ống về phía có độ dốc tự nhiên để tiết kiệm công đào.
Bước 2: Chọn loại ống và phụ kiện
- Ống PVC Φ90–110 mm: dùng cho hộ dân, dễ lắp, giá hợp lý.
- Cút chữ T và chữ L: giúp chuyển hướng dòng nước mượt, hạn chế tắc.
- Keo nối chuyên dụng: đảm bảo kín, tránh rò nước và mùi.
Mẹo nhỏ: Chuẩn bị sẵn nắp thăm để tiện kiểm tra khi bảo trì. Bạn có thể tham khảo dịch vụ hút bể phốt Hà Nội – hỗ trợ sau lắp đặt.

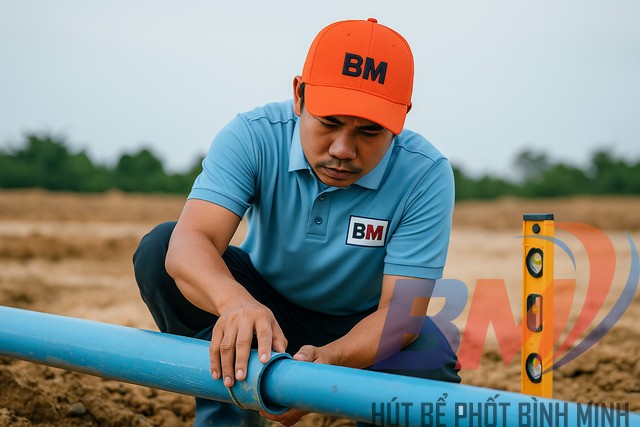

Bước 3: Căn độ dốc và kiểm tra kín
- Độ dốc ống lý tưởng 2–4% (nghĩa là chênh 2–4 cm mỗi mét ống).
- Dùng thước nivo hoặc ống nước trong suốt để đo chính xác.
- Sau khi nối, đổ thử nước xem có rò rỉ không trước khi lấp đất.
Kinh nghiệm Bình Minh: Không nên dốc quá cao – nước chảy nhanh, cặn đọng lại gây tắc.
Bước 4: Lấp đất và bảo trì định kỳ
- Lấp đất nhẹ tay, tránh va chạm vào các mối nối.
- Khi hoàn thiện, đánh dấu vị trí ống và nắp thăm để dễ kiểm tra sau này.
- Hút bể phốt định kỳ 2–3 năm/lần để duy trì lưu thông ổn định.
Hút bể phốt Bình Minh cung cấp dịch vụ bảo hành đường ống dài hạn, có mặt 15 phút sau khi gọi.
Một quy trình đặt ống đúng kỹ thuật giúp hệ thống bể phốt hoạt động trơn tru, không mùi và tiết kiệm chi phí bảo trì. Nếu bạn muốn được kiểm tra miễn phí tại nhà, hãy liên hệ ngay Bình Minh để kỹ thuật viên đến tận nơi tư vấn và đo độ dốc chính xác.
Những sai lầm thường gặp khi đặt ống bể phốt và cách khắc phục
Rất nhiều hộ gia đình tự thi công hoặc thuê thợ không chuyên nên đặt ống bể phốt bị sai kỹ thuật, dẫn đến tắc nghẽn, bốc mùi hoặc phải đục phá sau vài tháng sử dụng. Dưới đây là những lỗi phổ biến nhất và cách khắc phục nhanh gọn mà bạn nên biết.
Sai hướng ống xả
- Ống xả đặt ngược hướng dòng chảy hoặc đâm thẳng vào vách ngăn khiến chất thải không phân tán đều.
- Kết quả: bể dễ đầy, bùn đọng ngay miệng ống, gây tắc.
- Cách khắc phục: xoay lại ống xả sao cho hướng nước chảy về tâm ngăn chứa đầu tiên, tạo dòng xoáy nhẹ để cặn lắng đều.
Đặt ống ngang bằng, không có độ dốc
- Đây là lỗi phổ biến nhất trong kỹ thuật đặt ống bể phốt.
- Khi ống không có độ nghiêng 2–4%, nước thải khó chảy, dễ đọng cặn.
- Giải pháp: kiểm tra bằng thước nivo, điều chỉnh lại độ dốc hoặc nâng đầu ra của ống.
Bỏ qua ống thông hơi
- Không lắp ống thông hơi khiến khí metan tích tụ, gây mùi hôi hoặc nổ nhẹ khi xả nước.
- Khắc phục: lắp thêm ống thông hơi Φ60–90 mm cao hơn nắp bể ít nhất 0,5 m để khí thoát tự nhiên.
Lưu ý: Ống hơi nên đi lên mái, tránh hướng về khu vực sinh hoạt.
Dùng sai loại cút nối
- Nhiều người dùng cút chữ L thay cho cút chữ T, khiến dòng chảy bị gấp khúc và dễ tắc.
- Giải pháp: thay bằng cút chữ T, phần đầu hướng lên trên giúp tách khí và bùn, nước chảy mượt hơn.
Cách xử lý khi phát hiện lỗi
- Với lỗi nhẹ (sai độ dốc, thiếu ống hơi): có thể chỉnh tại chỗ hoặc bổ sung.
- Với lỗi nặng (tắc sâu, rò rỉ, bể tràn): nên gọi Bình Minh để kiểm tra bằng camera nội soi.
- Dịch vụ của Bình Minh: có mặt trong 15 phút, xử lý triệt để, bảo hành đường ống dài hạn.
Việc phát hiện và khắc phục sớm các lỗi nhỏ sẽ giúp bạn tránh được chi phí lớn sau này. Nếu bạn nghi ngờ hệ thống thoát nước có vấn đề, hãy gọi Bình Minh – kiểm tra & sửa miễn phí trong 15 phút, đảm bảo bể phốt hoạt động ổn định, không mùi và không tắc.
Tiêu chuẩn kỹ thuật và bảo trì hệ thống bể phốt
Nhiều người nghĩ chỉ cần xây bể đúng kích thước là đủ, nhưng thực tế tiêu chuẩn kỹ thuật và bảo trì bể phốt mới quyết định độ bền và hiệu quả xử lý nước thải. Việc tuân thủ quy chuẩn giúp hệ thống hoạt động ổn định, hạn chế tắc nghẽn và rò rỉ lâu dài.
Tiêu chuẩn TCVN 7957 và QCVN 14
Hai bộ tiêu chuẩn này là căn cứ kỹ thuật quan trọng trong thiết kế và thi công bể phốt dân dụng.
- Độ dốc ống bể phốt TCVN: từ 2–4%, tương ứng chênh 2–4 cm mỗi mét ống.
- Đường kính ống thoát: tối thiểu Φ90–110 mm cho hộ gia đình, đảm bảo lưu thông ổn định.
- Khoảng cách bể phốt – công trình lân cận: nên ≥ 3 m để tránh sụt lún và rò nước ngầm.
Giải thích: Khi ống có độ dốc đúng chuẩn, dòng chảy sẽ đều, không đọng cặn hay sinh mùi hôi.
Chu kỳ bảo trì – hút bể phốt định kỳ
Bể phốt dù đặt đúng kỹ thuật vẫn cần được bảo trì thường xuyên để duy trì hiệu suất.
- Hút định kỳ 2–3 năm/lần với hộ gia đình 3–5 người.
- Kiểm tra ống thông hơi và ống xả mỗi năm 1 lần, đảm bảo không bị nghẹt.
- Quan sát dấu hiệu bất thường: xả nước chậm, mùi hôi, nắp bể sủi bọt – cần xử lý sớm.
Kinh nghiệm từ kỹ thuật viên Bình Minh: Nhiều bể chỉ cần điều chỉnh lại độ dốc hoặc vệ sinh ống hơi là hoạt động ổn định thêm nhiều năm.
Tuân thủ TCVN 7957 và bảo trì định kỳ giúp bể phốt vận hành êm, sạch và an toàn cho môi trường. Nếu bạn cần kiểm tra hoặc lên lịch hút bể phốt định kỳ, Bình Minh – đơn vị uy tín tuân thủ tiêu chuẩn quốc gia – luôn sẵn sàng hỗ trợ nhanh trong 15 phút.
