Bản vẽ cấp thoát nước nhà xưởng là căn cứ để hệ thống thoát nước vận hành ổn định, tránh tắc nghẽn và mùi hôi. Khi bản vẽ sai hoặc thi công lệch chuẩn, nhà xưởng dễ bị ngập, nước thoát chậm và phải dừng sản xuất để xử lý sự cố.
Bài viết này giúp bạn hiểu bản vẽ theo cách đơn giản nhất và nhận diện sớm lỗi thường gặp. Nếu cần kiểm tra nhanh, Hút Bể Phốt Bình Minh hỗ trợ trong 15 phút, báo giá rõ ràng.
Nội Dung
Bản vẽ cấp thoát nước nhà xưởng là gì?
Việc hiểu rõ bản vẽ cấp thoát nước nhà xưởng giúp bạn hình dung chính xác hệ thống đang vận hành như thế nào, tránh nhầm lẫn khi kiểm tra sự cố tắc nghẽn hay mùi hôi. Đây là bước đầu tiên để biết hệ thống có được lắp đặt đúng kỹ thuật hay không.
Khái niệm dễ hiểu
Bản vẽ cấp thoát nước là tài liệu mô tả toàn bộ đường ống cấp nước – thoát nước – hố ga – bể chứa, thể hiện bằng ký hiệu và cao độ rõ ràng. Bạn có thể xem bản vẽ như “bản đồ đường đi của nước” trong xưởng.
Nội dung chính thường gồm:
- Tuyến ống cấp nước → dẫn nước sạch vào các khu vực.
- Tuyến ống thoát nước → thu gom nước thải và nước mưa.
- Ký hiệu cao độ và độ dốc → cho biết dòng nước chảy theo hướng nào.
Nhờ tài liệu này, bạn dễ nhận biết khu vực nào có nguy cơ tắc, chảy ngược hay đọng nước trong quá trình vận hành. Bạn có cần đến file tải bản vẽ cấp thoát nước nhà xưởng miễn phí để tham khảo chi tiết.
Mục đích của bản vẽ
Bản vẽ được lập ra để đảm bảo hệ thống nước trong nhà xưởng an toàn – ổn định – dễ bảo trì. Một bản vẽ đúng giúp:
- Tránh lắp sai độ dốc → hạn chế tắc nghẽn.
- Đặt hố ga đúng vị trí → dễ nạo vét, giảm mùi hôi.
- Tính toán đường kính ống phù hợp → vận hành mượt, ít sự cố.
Trong thực tế, nhiều trường hợp hệ thống gặp lỗi chỉ vì chủ xưởng không nắm bản vẽ hoặc bản vẽ ban đầu thi công không chuẩn.
Các loại bản vẽ thường gặp
Để tránh nhầm lẫn, bạn cần phân biệt ba loại bản vẽ phổ biến:
- Bản vẽ sơ bộ: bản phác giúp hình dung phạm vi và tuyến ống chính.
- Bản vẽ kỹ thuật / thi công: chi tiết ống, độ dốc, ký hiệu, vật tư – dùng để thi công thực tế.
- Bản vẽ hoàn công: cập nhật lại toàn bộ những gì đã thi công, làm cơ sở cho bảo trì và sửa chữa sau này.
Nhờ hiểu từng loại, bạn dễ xác định bản vẽ nào cần xem khi hệ thống xuất hiện dấu hiệu tắc hoặc thoát chậm.
Thành phần chính trong bản vẽ cấp thoát nước nhà xưởng
Khi xem bản vẽ, điều quan trọng nhất là hiểu hệ thống gồm những phần nào và chúng kết nối ra sao. Việc nắm rõ từng thành phần giúp bạn dễ phát hiện điểm bất thường khi hệ thống thoát nước thải gặp tắc, chảy yếu hoặc phát sinh mùi hôi. Dưới đây là bốn nhóm cấu phần chính xuất hiện trong hầu hết bản vẽ cấp thoát nước nhà xưởng.
Hệ thống cấp nước
Hệ thống cấp nước là tuyến đầu tiên trong bản vẽ, mô tả cách nước sạch được đưa vào xưởng qua các đường ống cấp chính – phụ. Các thành phần chính gồm:
- Đường ống cấp nước → dẫn nước sạch từ bồn chứa hoặc hệ thống cấp thành phố.
- Máy bơm – van – đồng hồ nước → tạo áp lực, điều tiết và kiểm soát lượng nước sử dụng.
- Ký hiệu cao độ & hướng ống → giúp biết nước được phân phối theo lộ trình nào.
Việc hiểu hệ thống cấp nước giúp bạn nhận diện nhanh tình trạng áp lực yếu hoặc phân phối không đều.
Hệ thống thoát nước thải
Đây là phần quan trọng nhất trong bản vẽ vì liên quan trực tiếp đến các sự cố thường gặp. Một hệ thống thoát nước thải gồm:
- Đường ống thoát nước thải → tập trung nước từ khu sản xuất, nhà vệ sinh, khu rửa.
- Hố ga → thu gom, lắng cặn và chuyển tiếp nước về bể xử lý.
- Bể phốt hoặc bể tách dầu mỡ → giảm tắc nghẽn và hạn chế mùi hôi.
Nhiều trường hợp Hút bể phốt Bình Minh xử lý tắc nghẽn do hố ga đặt sai vị trí so với bản vẽ hoặc ống thoát quá nhỏ. Khi gặp sự cố nặng, bạn có thể cần dùng đến dịch vụ thông tắc cống để khắc phục triệt để.
Hệ thống thoát nước mưa
Trong nhà xưởng, nước mưa thường gây ngập nếu tuyến thoát không được thể hiện rõ trong bản vẽ. Thành phần chính gồm:
- Mương thu nước mưa → gom nước từ sân xưởng và mái.
- Ống thoát mái → đưa nước xuống hố ga mưa.
- Hố ga mưa → điều hướng nước ra hệ thống thoát chung.
Nắm phần này giúp bạn biết lý do vì sao sân xưởng dễ ngập vào mùa mưa dù hệ thống thoát nước thải vẫn hoạt động bình thường.
Ký hiệu trong bản vẽ
Ký hiệu là “ngôn ngữ” của bản vẽ, giúp người xem đọc được thông tin nhanh mà không cần giải thích dài dòng. Các ký hiệu thường gặp:
- D90 – D110 – D160 → đường kính ống thoát.
- % độ dốc → cho biết nước chảy nhanh hay chậm.
- HG01 – HG02… → ký hiệu hố ga theo thứ tự.
Hiểu ký hiệu giúp bạn nhận biết đoạn ống nào dễ tắc hoặc đoạn nào thi công sai so với thiết kế.
Cách đọc bản vẽ cấp thoát nước nhà xưởng
Nhiều chủ xưởng hoặc quản lý vận hành không chuyên thường thấy bản vẽ khá rối. Nhưng khi hiểu đúng các phần mà bản vẽ muốn truyền đạt, bạn có thể tự nhận diện tuyến ống, điểm giao nhau và cả vị trí có nguy cơ tắc nghẽn. Dưới đây là bốn bước đọc bản vẽ theo cách đơn giản nhất.
Đọc mặt bằng cấp – thoát nước
Mặt bằng cho bạn cái nhìn tổng thể về các tuyến ống và hướng dòng nước. Hãy chú ý:
- Tuyến ống chính – phụ: ống chính đi dài theo xưởng, ống phụ rẽ nhánh vào khu vực.
- Hướng mũi tên: cho biết nước cấp vào đâu và thoát ra hướng nào.
- Vị trí hố ga – bể chứa: giúp xác định các điểm dễ phát sinh sự cố.
Nhờ mặt bằng, bạn sẽ biết hệ thống được bố trí hợp lý hay chưa và khu vực nào cần theo dõi thêm.

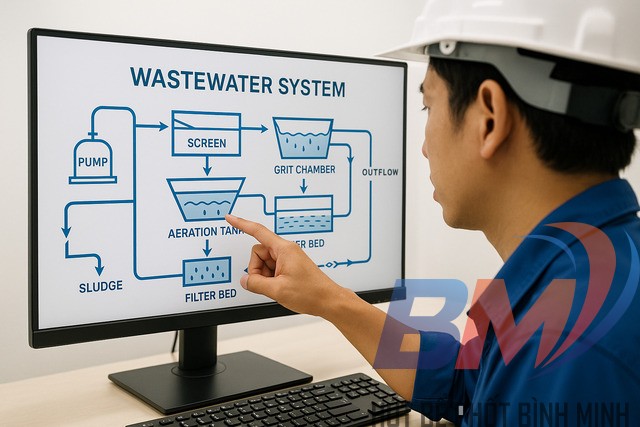

Đọc sơ đồ nguyên lý (Schematic)
Sơ đồ nguyên lý là “xương sống” của bản vẽ, mô tả cách nước di chuyển trong toàn hệ thống. Bạn cần chú ý:
- Chu trình cấp nước: bồn chứa → bơm → đường ống → thiết bị sử dụng.
- Chu trình thoát nước: thiết bị → ống thoát → hố ga → bể xử lý.
- Điểm thay đổi cao độ: nơi nước có thể chảy yếu hoặc chảy ngược.
Nhìn vào sơ đồ nguyên lý, bạn dễ dàng hiểu hệ thống hoạt động đúng hay có biểu hiện bất thường.
Đọc độ dốc – cao độ – đường kính ống
Chi tiết ống là nơi dễ gây nhầm lẫn, nhưng chỉ cần tập trung vào ba yếu tố:
- Độ dốc ống thoát: thường từ 1–3%; nếu thấp hơn, nước thoát chậm.
- Cao độ ống: cao độ sai có thể khiến nước chảy ngược về xưởng.
- Đường kính ống: D90, D110, D160… cho biết khả năng thoát nước.
Việc hiểu ba yếu tố này giúp bạn đánh giá được liệu hệ thống có khả năng gây tắc nghẽn trong tương lai hay không.
Nhận diện nhanh điểm nguy cơ tắc nghẽn
Dựa trên bản vẽ, bạn có thể xác định các điểm rủi ro:
- Hố ga nhiều nhánh: dễ lắng cặn và gây mùi.
- Đoạn ống đổi hướng gấp: dễ kẹt rác hoặc bùn.
- Ống nhỏ hơn tiêu chuẩn: thoát nước kém, gây tràn ngược.
Nếu phát hiện các dấu hiệu này trong bản vẽ hoặc thực tế vận hành, hãy kiểm tra ngay hoặc liên hệ dịch vụ thông tắc cống Bình Minh để xử lý an toàn.
Tiêu chuẩn thiết kế cấp thoát nước nhà xưởng
Để biết một bản vẽ cấp thoát nước có đạt chuẩn hay không, điều quan trọng là hiểu các tiêu chuẩn và yêu cầu kỹ thuật được dùng khi thiết kế. Phần này giúp bạn nhận biết những điểm cơ bản nhất mà bất kỳ bản vẽ đạt chuẩn nào cũng phải thể hiện rõ.
Tiêu chuẩn TCVN liên quan
Các hệ thống cấp – thoát nước công nghiệp thường tuân theo nhiều tiêu chuẩn TCVN, nhưng bạn chỉ cần nhớ những nguyên tắc cốt lõi sau:
- Đường ống cấp – thoát phải có vật liệu phù hợp với mục đích sử dụng.
- Hệ thống thoát nước thải phải tách biệt với nước mưa để tránh quá tải.
- Các hố ga – bể xử lý cần đủ thể tích để lắng cặn và giảm mùi.
Những tiêu chuẩn này nhằm đảm bảo xưởng vận hành an toàn và giảm thiểu sự cố trong thời gian dài mà không cần kiến thức kỹ thuật chuyên sâu.
Yêu cầu kỹ thuật quan trọng
Một bản vẽ cấp thoát nước đạt chuẩn cần thể hiện rõ ba yếu tố kỹ thuật chính:
- Độ dốc ống thoát nước: đủ lớn để nước chảy tốt nhưng không gây cuốn cặn.
- Đường kính ống: lựa chọn theo lưu lượng thực tế, tránh dùng ống quá nhỏ.
- Vị trí hố ga: cách nhau hợp lý để dễ nạo vét và ngăn tắc nghẽn.
Việc đáp ứng các yêu cầu này giúp giảm rủi ro trong vận hành và tiết kiệm đáng kể chi phí bảo trì cho nhà xưởng.
Sai sót thiết kế phổ biến
Nhiều sự cố mà Hút Bể Phốt Bình Minh xử lý hằng ngày đều xuất phát từ việc bản vẽ không tuân theo tiêu chuẩn ngay từ đầu. Các lỗi thường gặp gồm:
- Hố ga đặt sai vị trí khiến nước thải đọng lại và bốc mùi.
- Ống thoát không đủ độ dốc dẫn đến thoát chậm, dễ tắc.
- Gộp chung nước mưa – nước thải làm hệ thống quá tải khi trời mưa lớn.
Nhận diện những sai sót này giúp bạn đánh giá nhanh bản vẽ và tránh các chi phí xử lý về sau.
Các sự cố khi bản vẽ hoặc thi công không chuẩn
Một bản vẽ thiếu chính xác hoặc thi công sai chỉ vài chi tiết nhỏ cũng có thể khiến hệ thống cấp thoát nước của nhà xưởng gặp sự cố nghiêm trọng. Những vấn đề dưới đây là nguyên nhân phổ biến khiến chủ xưởng phải dừng sản xuất và gọi hỗ trợ khẩn cấp.
Tắc nghẽn đường ống
Tắc nghẽn thường xảy ra khi đường kính ống nhỏ hơn thực tế hoặc độ dốc đặt sai so với bản vẽ. Một số điểm dễ tắc gồm:
- Đoạn ống đổi hướng gấp làm rác và bùn tích tụ.
- Ống phụ nối sai kỹ thuật khiến nước chảy chậm rồi ứ đọng.

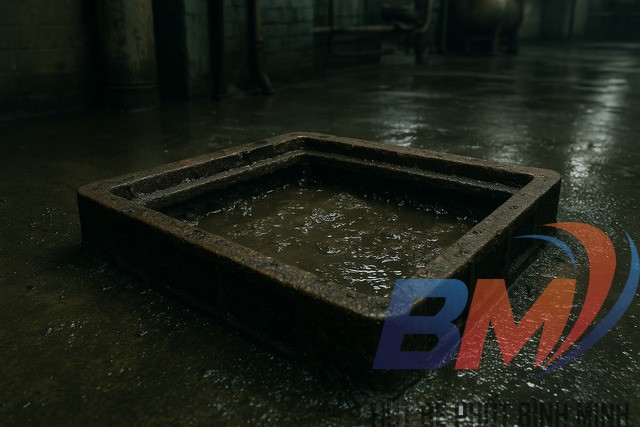

- Hố ga đầy do không được thiết kế đúng dung tích.
Khi tắc sâu, bạn nên liên hệ ngay thông tắc cống Bình Minh để tránh nước tràn vào khu sản xuất.
Mùi hôi từ hố ga hoặc bể phốt
Mùi hôi là dấu hiệu rõ ràng nhất của hệ thống thoát nước thải hoạt động không đúng. Nguyên nhân phổ biến gồm:
- Hố ga đặt sai vị trí khiến rác lắng lại và phân hủy.
- Đường ống không đủ thông khí, gây thoát mùi ngược vào xưởng.
- Bể phốt quá tải do bản vẽ tính sai dung tích.
Mùi hôi kéo dài không chỉ ảnh hưởng nhân viên mà còn làm giảm uy tín với đối tác khi đến thăm nhà xưởng.
Ngập úng sân xưởng
Ngập úng xảy ra khi hệ thống thoát nước mưa không được thiết kế tách biệt hoặc mương thoát quá nhỏ. Các điểm gây ngập thường gặp là:
- Hố ga mưa đặt thấp, khiến nước dồn ngược vào nhà xưởng.
- Ống thoát mái không đủ công suất trong mùa mưa lớn.
- Mương thoát bị bùn lắng do không được bảo trì đúng tần suất.
Tình trạng này dễ làm hỏng hàng hóa, gây trơn trượt và mất an toàn lao động.
Hậu quả cho hoạt động sản xuất
Khi hệ thống thoát nước không chuẩn, nhà xưởng có thể phải đối mặt với nhiều thiệt hại:
- Gián đoạn dây chuyền do khu vực sản xuất ẩm ướt hoặc bị ngập.
- Chi phí sửa chữa tăng cao vì phải khắc phục cả lỗi thiết kế lẫn thi công.
- Nguy cơ mất an toàn nếu nước thải tràn vào khu vực chứa hóa chất.
Hút bể phốt Bình Minh thường xử lý các sự cố này trong 15-30 phút để giảm thiểu tối đa ảnh hưởng cho doanh nghiệp.
Giải pháp xử lý nhanh & an toàn
Khi hệ thống cấp thoát nước có dấu hiệu tắc, thoát chậm hoặc mùi hôi, việc xử lý đúng ngay từ đầu giúp tránh phát sinh chi phí lớn và ngừng sản xuất không cần thiết. Dưới đây là các bước đơn giản mà bất kỳ chủ xưởng nào cũng có thể áp dụng trước khi cần đến hỗ trợ chuyên nghiệp.
Kiểm tra bước đầu
Trước tiên, bạn cần kiểm tra những vị trí dễ phát sinh sự cố nhất. Một số bước đơn giản gồm:
- Mở nắp hố ga và quan sát mức nước; nếu nước dâng cao hoặc có bùn nổi, hệ thống đã thoát kém.
- Kiểm tra đường ống thoát ở khu vệ sinh và khu rửa; tiếng chảy “ục ục” là dấu hiệu ống bị cản trở.
- Quan sát mùi hôi quanh khu sản xuất, kho hoặc sân xưởng; mùi tăng mạnh thường do hố ga hoặc bể phốt cần nạo vét.
Những bước kiểm tra này giúp bạn khoanh vùng nhanh sự cố trước khi gọi thợ.
Khi nào cần gọi thợ chuyên?
Có những tình huống bạn không nên tự xử lý để tránh làm sự cố nghiêm trọng hơn. Hãy liên hệ thợ ngay khi:
- Hố ga đầy bùn hoặc nước không rút dù đã chờ lâu.
- Đường ống bị tắc sâu, nước chảy ngược hoặc tràn ra sàn.
- Mùi hôi kéo dài nhiều ngày, dù đã vệ sinh các khu vực xung quanh.
Trong trường hợp này, bạn nên dùng ngay dịch vụ hút bể phốt Bình Minh để xử lý an toàn và triệt để.
Lợi ích khi dùng dịch vụ Hút bể phốt Bình Minh
Nhiều chủ xưởng tin chọn Hút bể phốt Bình Minh bởi khả năng xử lý nhanh và rõ ràng trong từng bước. Lợi ích bạn nhận được gồm:
- Có mặt trong 15 phút, phù hợp với các sự cố cần xử lý gấp.
- Báo giá trước khi làm, không phát sinh chi phí.
- Thiết bị thông tắc – nạo vét công suất lớn, làm sạch hố ga và bể phốt triệt để.
- Bảo hành dài hạn, giúp bạn yên tâm trong quá trình vận hành.
Dịch vụ chuyên nghiệp giúp tiết kiệm thời gian, giảm gián đoạn sản xuất và hạn chế rủi ro tái phát.

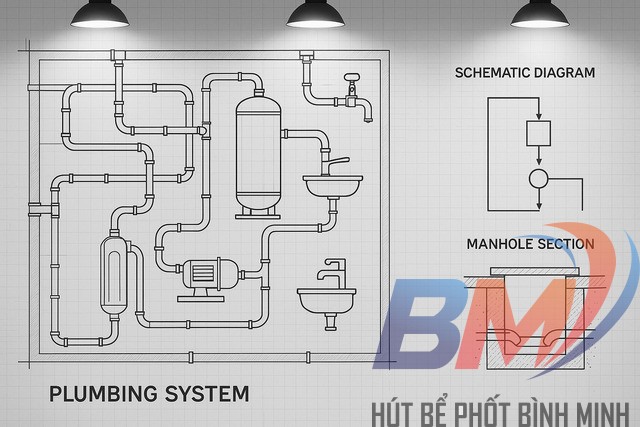

Mẫu bản vẽ cấp thoát nước nhà xưởng nên có những gì?
Khi tìm một mẫu bản vẽ cấp thoát nước nhà xưởng, điều quan trọng không phải là số trang hay hình vẽ đẹp mà là bản vẽ có đủ những nội dung cốt lõi giúp thi công đúng và giảm rủi ro trong vận hành. Dưới đây là hai nhóm thông tin mà bất kỳ bản vẽ chuẩn nào cũng cần có.
Các sheet bắt buộc
Một bản vẽ cấp thoát nước đầy đủ thường bao gồm những sheet sau:
- Mặt bằng layout cấp – thoát nước: thể hiện vị trí đường ống, hố ga và bể phốt.
- Sơ đồ nguyên lý: mô tả dòng chảy cấp nước – thoát nước theo từng tầng hoặc khu vực.
- Chi tiết hố ga – bể phốt: kích thước, cấu tạo và cao độ để thi công đúng.
- Ghi chú kỹ thuật: yêu cầu vật tư, đường kính ống, độ dốc thoát nước.
Những sheet này là cơ sở để đội thi công tránh đặt sai ống, sai độ dốc hoặc sai vị trí hố ga.
Cách đánh giá bản vẽ đạt chuẩn
Bạn có thể dựa vào một số tiêu chí đơn giản để nhận biết bản vẽ có đáng tin hay không:
- Thông số rõ ràng: đường kính ống, độ dốc, cao độ ghi đầy đủ.
- Ký hiệu nhất quán: HG01, D110, D160… dễ theo dõi và không gây nhầm lẫn.
- Dễ thi công: mặt bằng phân tách rõ tuyến ống chính – phụ.
- Hạn chế sai sót: các điểm nối và hố ga được bố trí hợp lý, ít góc gấp.
Trong thực tế, Hút bể phốt Bình Minh đã xử lý nhiều hệ thống gặp sự cố chỉ vì bản vẽ ban đầu thiếu thông tin hoặc không tuân theo bố cục này.
Hiểu đúng bản vẽ cấp thoát nước nhà xưởng giúp hạn chế tắc nghẽn, mùi hôi và giảm chi phí sửa chữa. Khi hệ thống có dấu hiệu bất thường, xử lý sớm sẽ an toàn và tiết kiệm hơn.
