Bản vẽ cấp thoát nước nhà dân dụng nếu thiết kế sai có thể gây tắc liên tục, nước thoát chậm hoặc mùi hôi khó chịu. Nhiều gia đình chỉ phát hiện lỗi khi đã hoàn thiện, buộc phải đục phá sửa chữa rất tốn kém.
Để tránh rủi ro, bạn nên hiểu những nguyên tắc cơ bản trong bản vẽ và kiểm tra ngay khi có dấu hiệu bất thường. Hút bể phốt Bình Minh hỗ trợ kiểm tra – xử lý trong 15 phút. Gọi: 0888.31.31.81.
File tải bản vẽ cấp thoát nước nhà dân dụng tham khảo miễn phí.
Nội Dung
Bản vẽ cấp thoát nước nhà dân dụng là gì?
Khi xây mới hoặc cải tạo nhà, nhiều gia đình chỉ xem bản thiết kế kiến trúc mà quên mất phần quan trọng hơn: bản vẽ cấp thoát nước nhà dân dụng. Đây là bản vẽ quyết định nước chảy vào – thoát ra – xử lý – chống mùi như thế nào trong suốt thời gian sử dụng ngôi nhà. Hiểu bản vẽ giúp bạn tránh sai sót đắt đỏ và nhận biết sớm những điểm có thể gây tắc hoặc gây mùi về sau.
Bản vẽ thể hiện những phần nào?
Một bản vẽ đúng chuẩn luôn mô tả rõ các thành phần chính của sơ đồ cấp thoát nước. Người không chuyên chỉ cần nắm 4 phần quan trọng sau:
- Đường ống cấp nước: dẫn nước sạch từ bể mái hoặc nguồn cấp chính vào từng thiết bị.
- Đường ống thoát nước: gom nước thải sinh hoạt và đưa ra hố ga, bể phốt hoặc hệ thống chung.
- Ống thông khí: giúp cân bằng áp lực, giữ bẫy nước hoạt động để ngăn mùi quay ngược vào nhà.
- Bể phốt & hố ga: nơi xử lý, lắng cặn và điều hướng dòng nước thải.
Nếu không nắm được các phần này, bạn sẽ khó phát hiện các điểm bất thường như sai hướng ống thoát, thiếu thông khí hoặc đặt hố ga ở vị trí gây tắc.
Vì sao gia đình phải hiểu bản vẽ dù không phải kỹ sư?
Hiểu bản vẽ không phải để tự thi công mà để bảo vệ ngôi nhà của bạn. Chỉ cần sai một chi tiết nhỏ, hệ thống nước có thể tắc liên tục, bốc mùi hoặc thấm xuống tầng dưới.
Lợi ích thực tế:
- Giảm rủi ro thi công sai: bạn biết các điểm quan trọng như đường ống, cửa thăm, hướng thoát.
- Dễ bảo trì: khi xảy ra sự cố, bạn biết vị trí các bộ phận để thợ xử lý nhanh, tránh đục phá.
- Tránh tình trạng tắc sàn – tắc bồn cầu định kỳ: thường do bản vẽ chưa tối ưu hoặc thiếu cửa thăm.
- Nhận biết vị trí hố ga, bể phốt: hữu ích khi nghi ngờ nhà bị đầy hoặc tắc
Ví dụ thực tế: Nếu không biết vị trí cửa thăm, khi WC tắc thợ sẽ không xử lý được và buộc phải đục tường hoặc phá sàn.
Nguyên lý hoạt động của hệ thống cấp – thoát nước
Nhiều gia đình gặp tình trạng nước chảy yếu, thoát chậm hoặc mùi hôi từ nhà vệ sinh, nhưng không biết hệ thống bên trong hoạt động ra sao. Hiểu nguyên lý đơn giản dưới đây giúp bạn nhận biết sớm vấn đề và tránh sai sót khi xây mới hoặc cải tạo.
Nguyên lý cấp nước
Hệ thống cấp nước hoạt động theo một vòng rất rõ ràng: lấy nước từ bể chứa → bơm lên bể mái (hoặc bơm tăng áp) → phân phối đến từng thiết bị.
Điểm cần hiểu:
- Nước chảy mạnh hay yếu phụ thuộc vào áp lực nước và chiều cao bể mái.
- Ống cấp đi càng ngắn và ít gấp khúc thì nước càng ổn định.
- Khi nước yếu bất thường, gia đình nên kiểm tra bơm, van khóa hoặc điểm tắc cục bộ.
Nguyên lý thoát nước
Thoát nước dựa vào độ dốc và sự chảy tự nhiên. Độ dốc đúng giúp nước cuốn chất thải đi hết, không đọng lại trong ống.
Bạn chỉ cần nhớ:
- Độ dốc thấp quá → nước đọng, dễ tắc.
- Độ dốc cao quá → nước chảy nhanh, chất rắn bị bỏ lại phía sau.
- Ống càng ít khúc cua, dòng chảy càng thông suốt.
Vai trò của ống thông khí
Ống thông khí là thứ nhiều gia đình… không biết mình có. Thực tế, nó quyết định việc nhà có bị mùi hôi hay không.
Vai trò chính:
- Giữ bẫy nước đầy, ngăn mùi từ ống thoát quay ngược vào nhà.
- Cân bằng áp lực trong ống, giúp nước thoát nhanh và giảm tiếng “ục ục”.
- Mùi hôi nhà vệ sinh kéo dài thường do thiếu hoặc tắc ống thông khí → xem thêm xử lý mùi hôi bể phốt.
Nắm được nguyên lý cấp – thoát – thông khí giúp bạn hiểu vì sao nhà bị tắc hoặc có mùi, và biết khi nào cần kiểm tra bản vẽ hoặc gọi thợ chuyên nghiệp.
Các thành phần chính trong bản vẽ cấp thoát nước
Khi nhìn vào bản vẽ, nhiều gia đình thường chỉ thấy “đường ống chạy qua chạy lại” mà không hiểu chức năng từng phần. Thực tế, hệ thống cấp thoát nước chỉ có vài bộ phận cốt lõi. Hiểu đúng từng phần giúp bạn biết đâu là khu vực dễ tắc, dễ gây mùi và biết cách kiểm tra khi thi công hoặc sửa chữa.

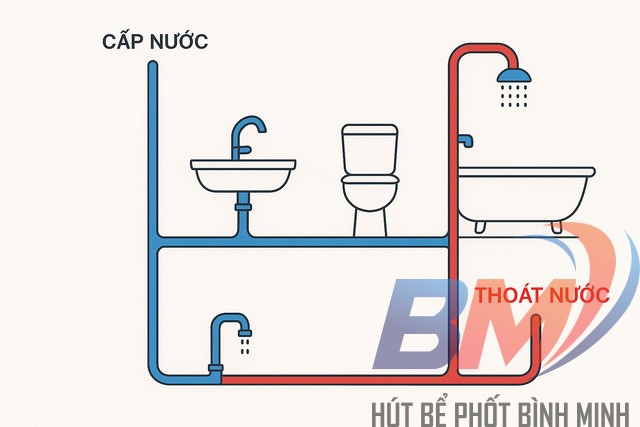

Ống cấp nước
Ống cấp nước đưa nước sạch vào từng thiết bị trong nhà. Ống càng ít gấp khúc, nước càng mạnh và ổn định.
Bạn cần lưu ý:
- Ống cấp nhỏ quá → nước yếu, tắm rửa khó chịu.
- Ống cấp dài hoặc nhiều co nối → áp lực giảm.
- Van khóa đặt sai vị trí → khó bảo trì.
Ống thoát nước kích thước theo thiết bị
Ống thoát quyết định tốc độ nước đi ra và nguy cơ tắc. Đây là phần ảnh hưởng trực tiếp đến sinh hoạt hằng ngày.
Điểm quan trọng:
- “Ống thoát nước – ảnh hưởng đến – tốc độ thoát & nguy cơ tắc.”
- Bồn cầu cần ống lớn; lavabo, máy giặt dùng ống nhỏ hơn.
- Ống thoát nhiều khúc cua → chất thải dễ mắc lại.
Bẫy nước
Bẫy nước là đoạn ống cong chứa một ít nước để ngăn mùi hôi từ hệ thống thoát nước quay ngược vào nhà.
Vai trò của bẫy nước:
- Giữ mùi ở dưới, không cho khí thải đi ngược lên.
- Cần đủ nước, không để khô vì sẽ mất tác dụng.
- Nhiều nhà hôi dai dẳng chỉ vì bẫy nước bị hút cạn.
Cửa thăm
Cửa thăm là chi tiết nhỏ nhưng cực kỳ quan trọng để sửa chữa mà không phải đục phá.
Cần nhớ:
- “Cửa thăm – cho phép – thợ thông tắc không phải đục phá.”
- Thiếu cửa thăm → xử lý tắc phải phá tường, phá sàn.
- Gia đình nên yêu cầu thợ bố trí cửa thăm ở các vị trí đổi hướng ống.
Bể phốt – hố ga
Đây là “trạm xử lý” của cả hệ thống. Nếu bể phốt hoặc hố ga đặt sai vị trí hoặc thi công không kín, nhà sẽ dễ bị mùi và tắc.
Lưu ý quan trọng:
- Hố ga gom nước → cần nắp kín, tránh mùi và côn trùng.
- Bể phốt đầy → nước WC thoát chậm, có thể trào ngược.
- Xem thêm: dấu hiệu bể phốt đầy và khi nào cần hút bể phốt.
Nắm được các thành phần chính giúp bạn đọc bản vẽ dễ hơn và phát hiện sớm sai sót trước khi thi công.
Tiêu chuẩn & quy định thiết kế hệ thống cấp thoát nước
Dù bản vẽ có đẹp tới đâu, nếu độ dốc ống sai, kích thước ống không chuẩn, hoặc khoảng cách thiết bị quá chật, hệ thống sẽ dễ tắc, bốc mùi và khó sửa chữa. Vì vậy, nắm các tiêu chuẩn cơ bản dưới đây giúp gia đình kiểm tra nhanh bản vẽ trước khi thi công.

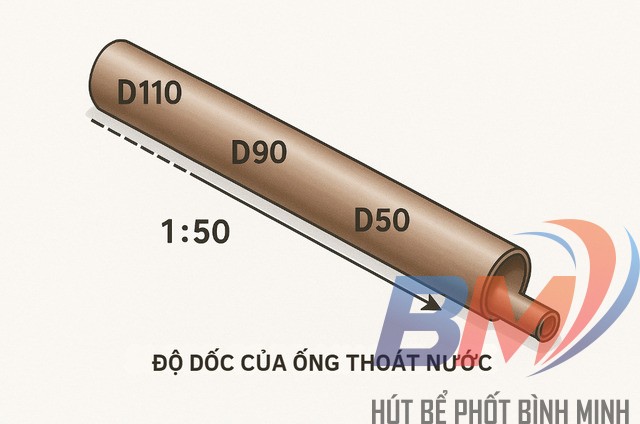

Tiêu chuẩn độ dốc
Độ dốc là yếu tố quyết định nước thải chảy nhanh hay chậm. Nếu thấp quá, nước đọng; nếu cao quá, chất rắn bị bỏ lại.
Quy tắc đơn giản:
- Độ dốc tối thiểu: 1/D (D = đường kính ống).
- Ví dụ: ống D100 → độ dốc ~1%.
- Sai độ dốc → nước thoát chậm, dễ gây tắc → xem thêm ống thoát nước bị sai độ dốc.
Kích thước ống theo tiêu chuẩn
Chọn đúng kích thước đường ống giúp hệ thống thoát ổn định và giảm nguy cơ tắc.
Gợi ý kích thước thực tế:
- Bồn cầu: D110
- Sàn tắm, lavabo, máy giặt: D38–50
- Ống thoát chính theo trục đứng: D90–110
Ống nhỏ quá → nước khó thoát; ống lớn quá → tốn chi phí, chiếm không gian.
Khoảng cách thiết bị vệ sinh
Khoảng cách hợp lý giúp việc sử dụng thoải mái và giảm xung đột đường ống trong tường.
Khoảng cách nên đảm bảo:
- Tâm bồn cầu → tường bên: ≥ 35 cm
- Tâm bồn cầu → lavabo: ≥ 60 cm
- Vòi sen → bồn cầu: ≥ 80 cm
Khoảng cách quá hẹp khiến thao tác lắp đặt khó và dễ đặt sai đường ống. Chỉ cần kiểm tra đúng ba tiêu chuẩn: độ dốc – kích thước ống – khoảng cách thiết bị, bạn đã giảm được phần lớn nguy cơ tắc, mùi hoặc sửa chữa về sau.
Cách đọc bản vẽ cấp thoát nước đơn giản
Nhiều gia đình cầm bản vẽ trên tay nhưng không biết bắt đầu từ đâu. Tin vui là cách đọc bản vẽ cấp thoát nước không khó. Chỉ cần hiểu vài ký hiệu cơ bản và biết nhìn đúng vị trí, bạn có thể tự kiểm tra bản vẽ trước khi thi công hoặc khi nhà gặp sự cố.

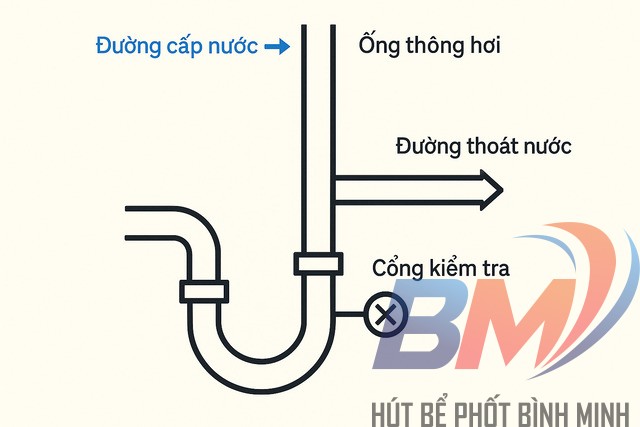

Nhận diện ký hiệu
Ký hiệu là phần khiến người không chuyên dễ “bối rối” nhất. Bạn chỉ cần nhớ những quy tắc đơn giản sau:
- Nét liền mảnh → đường cấp nước.
- Nét liền đậm → đường thoát nước.
- Mũi tên → hướng nước thoát.
- Hình vuông nhỏ → cửa thăm.
- Đường đứng có ký hiệu thông khí → ống thông khí (rất quan trọng để tránh mùi).
Ví dụ: Nếu thấy ống đứng không có nhánh thông khí, WC rất dễ bốc mùi hoặc phát ra tiếng “ục ục”.
Cách xem mặt bằng mỗi tầng
Mỗi tầng thể hiện cách bố trí thiết bị và hướng thoát khác nhau. Cách đọc:
- Tầng 1: xem hướng thoát chính chạy về hố ga hay bể phốt.
- Tầng 2: kiểm tra ống thoát dọc có trùng vị trí với tầng 1 không (để tránh khoan cắt sau này).
- Khoảng cách các thiết bị: rà nhanh để xem có quá chật, dễ xung đột đường ống hay không.
Nếu thấy đường thoát ở sàn có nhiều khúc cua, nguy cơ tắc nghẽn ống thoát sàn sẽ cao hơn.
Điều quan trọng nhất khi đọc bản vẽ
Dù bản vẽ thể hiện rất nhiều chi tiết, bạn chỉ cần ghi nhớ 3 điểm cốt lõi:
- Có cửa thăm hay không? Thiếu cửa thăm → khó xử lý tắc.
- Độ dốc có rõ ràng không? Độ dốc sai → thoát chậm.
- Hướng thoát đi đâu? Ra hố ga nào? Có đi vòng gây đọng nước không?
Chỉ cần nắm ký hiệu – mặt bằng – ba điểm quan trọng, bạn đã đọc được 80% bản vẽ.
Checklist 1 phút tự kiểm tra bản vẽ
Nhiều gia đình không biết bản vẽ cấp thoát nước của mình có ổn hay không cho tới khi thi công xong và gặp sự cố. Checklist 1 phút dưới đây giúp bạn tự rà nhanh bản vẽ ngay cả khi không am hiểu kỹ thuật.
Checklist kiểm tra nhanh:
- Ống thông khí có chưa? Thiếu thông khí → dễ bốc mùi, tiếng “ục ục”.
- Cửa thăm có được bố trí ở các đoạn đổi hướng? Không có → xử lý tắc phải đục phá.
- Độ dốc ống thoát có thể hiện rõ? Độ dốc sai → nước thoát chậm, dễ tắc.
- Khoảng cách các thiết bị vệ sinh có đủ không? Quá chật → dễ xung đột đường ống.
- Ống thoát có quá nhiều khúc cua? Cua gấp → chất thải dễ kẹt lại.
- Hố ga nằm ở đâu? Có hướng thoát rõ ràng không? Hố ga sai vị trí → nước ứ đọng.
- Đường ống có giao cắt bất thường? Dễ gây rò rỉ hoặc khó sửa chữa.
Nếu bản vẽ của bạn sai từ 2 mục trở lên, nên nhờ đội kỹ thuật kiểm tra lại để tránh rủi ro thi công. Một phút kiểm tra bản vẽ giúp tiết kiệm hàng triệu đồng chi phí sửa chữa về sau.

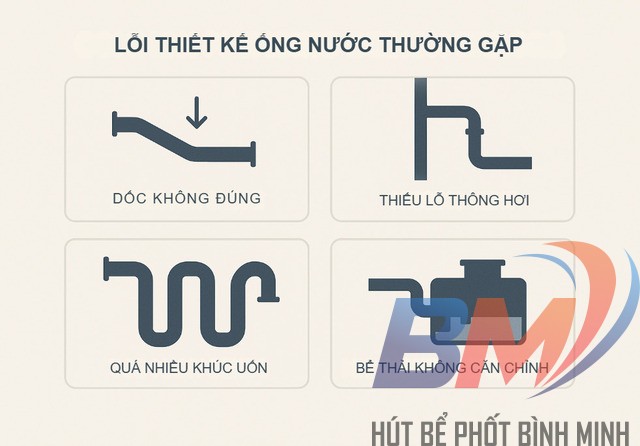

Lỗi bản vẽ cấp thoát nước thường gặp gây tắc – mùi – trào
Phần lớn sự cố tắc, mùi hôi hay nước trào trong nhà vệ sinh không phải do sử dụng sai, mà bắt nguồn từ lỗi bản vẽ ngay từ giai đoạn thi công. Danh sách dưới đây giúp bạn nhận diện nhanh các lỗi phổ biến nhất để xử lý kịp thời trước khi phải đục nền, phá tường.
1) Sai độ dốc
- Độ dốc thấp → nước thoát chậm, chất thải bám lại trong ống.
- Độ dốc quá lớn → nước chạy nhanh, rác bị bỏ lại → tắc định kỳ.
2) Thiếu ống thông khí
- Không có thông khí → bẫy nước bị hút cạn, mùi hôi tràn ngược vào nhà.
- Dấu hiệu: tiếng “ục ục”, mùi hôi xuất hiện mạnh khi xả nước.
3) Thiếu cửa thăm
- Không có cửa thăm → thợ không thể xử lý tắc, buộc phải đục phá tường hoặc sàn.
- Nhà phố, nhà ống thiếu cửa thăm thường bị tắc lại nhiều lần do không vệ sinh được đường ống.
4) Quá nhiều khúc cua
- Đường ống càng nhiều góc cua, chất thải càng dễ mắc lại.
- Thường gặp ở nhà cải tạo, thay đổi vị trí thiết bị nhưng bản vẽ không điều chỉnh lại → nguy cơ tắc cao → xem thêm dịch vụ thông tắc cống.
5) Bể phốt đặt sai vị trí hoặc sai hướng thoát
- Đặt quá xa hoặc không thẳng trục ống thoát → WC thoát yếu, dễ trào ngược.
- Bể phốt thiếu lỗ thông hơi hoặc thi công không kín → bốc mùi vào nhà.
Khi nào cần gọi thợ kiểm tra?
Nếu bạn thấy từ 2 lỗi trở lên, hoặc gặp tình trạng tắc/mùi liên tục dù đã thông nhiều lần, hãy để đội kỹ thuật kiểm tra bằng camera đường ống.
Hút bể phốt Bình Minh xử lý tắc – mùi – nước trào trong 15 phút. Hotline: 0888.31.31.81.

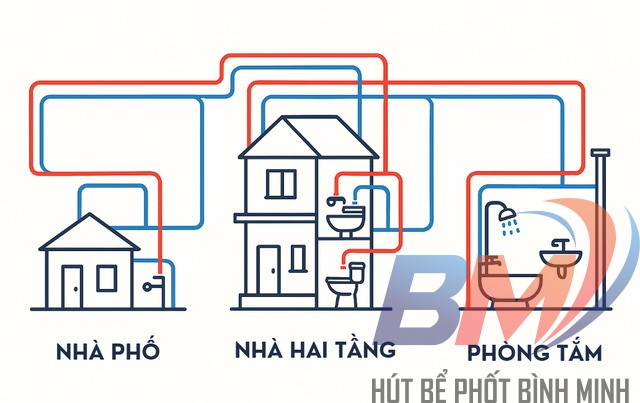

Mẫu bản vẽ cấp thoát nước nhà dân dụng
Khi tìm “mẫu bản vẽ”, người đọc thường muốn hình dung bố trí đường ống trong từng kiểu nhà để so sánh với thực tế của mình. Dưới đây là ba mẫu điển hình, giải thích theo cách đơn giản để bạn tự đối chiếu mà không cần đọc bản vẽ kỹ thuật chi tiết.
Mẫu nhà phố
Nhà phố thường chạy ống theo trục đứng trong hộp gen và thoát ra hố ga phía sau nhà.
Bố trí điển hình:
- Ống thoát dọc đặt sát tường sau, đi qua các tầng.
- Hố ga thu nước đặt cuối nhà để gom toàn bộ nước thải.
- Ống thông khí đưa thẳng lên mái, tránh mùi đẩy ngược xuống.
Lỗi thường gặp: Sao chép bản vẽ của nhà khác có chiều dài ngắn hơn → độ dốc không đủ → thoát chậm.
Mẫu nhà 2 tầng
Nhà 2 tầng có hai điểm chính: trục cấp – thoát dọc cần thống nhất và vị trí WC tầng 2 nên nằm trên WC tầng 1 để hạn chế đường ống chéo.
Bố trí điển hình:
- Ống cấp đi trong tường, chia nhánh tại tầng 2.
- Ống thoát từ WC tầng trên đổ thẳng xuống ống chính.
- Bể phốt đặt dưới sân hoặc cuối nhà tùy mặt bằng.
Lỗi thường gặp: Ống thoát tầng 2 xê dịch quá xa so với trục tầng 1 → phải chạy ống ngang dài → tăng nguy cơ tắc.
Mẫu phòng tắm
Phòng tắm là nơi có nhiều điểm thoát nhỏ, dễ tắc nếu bố trí sai.
Bố trí điển hình:
- Sàn tắm thoát qua ống D38–50, độ dốc ngắn và rõ ràng.
- Lavabo, vòi sen, máy giặt đấu vào ống nhánh rồi ra ống thoát chính.
- Bẫy nước luôn có trong phễu thoát để ngăn mùi.
Lỗi thường gặp: Đặt quá nhiều thiết bị trong khu vực chật → ống thoát phải uốn cong nhiều → thoát yếu.
Bạn không cần xem file CAD; chỉ cần hiểu bố trí đặc trưng của từng mẫu nhà là đủ để nhận biết bản vẽ có phù hợp hay không. Nếu muốn đội kỹ thuật kiểm tra mặt bằng thực tế, Hút bể phốt Bình Minh luôn sẵn sàng hỗ trợ.
Một bản vẽ cấp thoát nước nhà dân dụng chuẩn giúp ngôi nhà thoát nhanh, không mùi và hạn chế tắc nghẽn. Nếu bản vẽ hoặc hệ thống hiện tại có dấu hiệu bất thường, hãy kiểm tra sớm để tránh đục phá tốn kém.
