Bản vẽ cấp thoát nước chung cư trở nên quan trọng khi nhà bạn gặp tắc, mùi hôi hoặc rò rỉ mà không rõ nguyên nhân. Nếu không hiểu nước đi – nước về theo đường nào, sự cố có thể lan rộng và gây hư hại lớn. Nắm được bản vẽ giúp bạn nhận biết sớm vấn đề và mô tả chính xác khi cần hỗ trợ. Khi có dấu hiệu bất thường, hãy liên hệ Hút bể phốt Bình Minh để được kiểm tra và xử lý nhanh.
Nội Dung

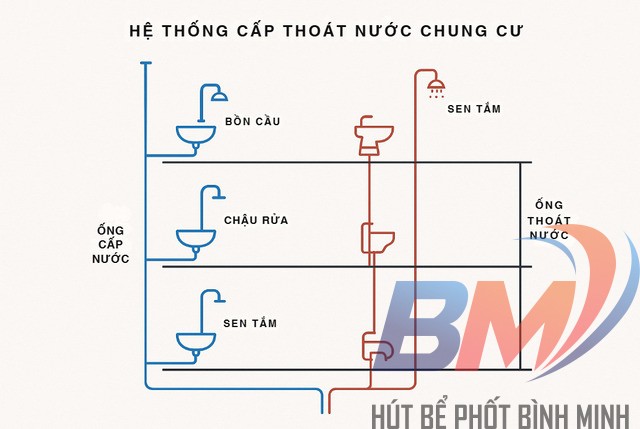

Bản vẽ cấp thoát nước chung cư là gì?
Khi nhận bàn giao căn hộ hoặc gặp vấn đề về nước, nhiều gia đình thường loay hoay vì không hiểu bản vẽ hệ thống nước hoạt động ra sao. Phần này giúp bạn hình dung bản vẽ theo cách đơn giản nhất để không còn cảm giác “quá kỹ thuật” khi cần tra cứu hay kiểm tra sự cố.
Bạn có thể cần đến, file tải bản vẽ cấp thoát nước chung cư chuẩn miễn phí.
Khái niệm đơn giản
Bản vẽ cấp thoát nước chung cư là sơ đồ mô tả đường đi của nước sạch, nước thải và nước mưa trong tòa nhà. Nhờ bản vẽ, bạn biết:
- Nước sạch được đưa vào căn hộ theo đường nào.
- Nước thải từ bếp, nhà vệ sinh được đưa xuống đâu.
- Nước mưa trên mái thoát xuống theo ống nào.
Thông tin này giúp gia đình hiểu nguyên lý cơ bản của hệ thống, từ đó dễ nhận biết khi có dấu hiệu bất thường như nước rút chậm hoặc mùi hôi nhà vệ sinh → Xem thêm: xử lý mùi hôi bể phốt đúng cách tại Hút bể phốt Bình Minh.
Vai trò của bản vẽ đối với hộ gia đình
Hiểu bản vẽ giúp bạn:
- Tránh khoan trúng ống nước khi lắp đặt thiết bị.
- Xác định nhanh khu vực có khả năng gây tắc hoặc rò rỉ.
- Dễ mô tả sự cố cho kỹ thuật để xử lý chính xác hơn.
Nhờ đó, bạn tiết kiệm thời gian, giảm chi phí sửa chữa và chủ động hơn khi hệ thống nước có vấn đề.
Các loại bản vẽ thường gặp
Trong một căn hộ chung cư, bạn có thể gặp các loại bản vẽ sau:
- Bản vẽ cấp nước – mô tả đường ống dẫn nước sạch.
- Bản vẽ thoát nước thải – dẫn nước từ bếp, WC xuống hệ thống chung.
- Bản vẽ thoát nước mưa – thu và đưa nước mưa về ống đứng.
- Bản vẽ hoàn công – thể hiện chính xác phần đã thi công thực tế.
Hiểu được từng loại bản vẽ sẽ giúp bạn đọc đúng phần mình cần khi kiểm tra hoặc mô tả sự cố.
Cấu tạo hệ thống cấp thoát nước trong bản vẽ
Bản vẽ cấp thoát nước cho thấy toàn bộ đường đi của nước sạch, nước thải và nước mưa trong chung cư. Hiểu cấu tạo từng phần giúp bạn biết nước được dẫn theo hướng nào, vị trí ống chạy ra sao và nguyên nhân phổ biến khi xảy ra tắc, trào ngược hay rò rỉ.

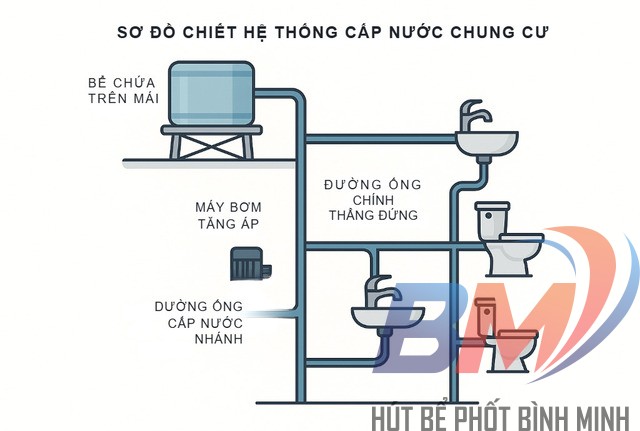

Hệ thống cấp nước (nước sạch)
Hệ thống cấp nước thường bắt đầu từ bể ngầm → máy bơm → bể mái → ống chính → ống nhánh dẫn vào từng căn hộ. Bản vẽ thể hiện rõ từng tuyến ống để bạn dễ hình dung nước sạch đi vào nhà như thế nào. Các điểm cần chú ý:
- Ống chính chạy theo trục đứng của chung cư.
- Các ống nhánh nối sang bếp, nhà vệ sinh và ban công.
- Van khóa đặt ở các vị trí giúp ngắt nước khi cần sửa chữa.
Biết cấu trúc này giúp bạn tránh khoan trúng đường ống và xác định khu vực có thể gây rò rỉ khi thấy tường bị ẩm.
Hệ thống thoát nước thải
Hệ thống thoát nước thải là nơi dễ gặp sự cố nhất trong căn hộ. Thành phần chính gồm ống đứng D90–D110, phễu thu sàn, p-trap chống mùi và ống thông khí để giữ dòng chảy ổn định. Bạn có thể nhận biết:
- Nước từ bếp, chậu rửa, nhà vệ sinh đều thoát về phễu hoặc ống nhánh.
- Ống đứng gom thải từ nhiều tầng xuống hệ thống chung.
- P-trap giữ nước để ngăn mùi tràn vào nhà.
Nếu nước thoát chậm hoặc có mùi, khả năng cao hệ thống này gặp tắc và cần kiểm tra. Tham khảo thêm: thông tắc cống chung cư.
Hệ thống thoát nước mưa
Hệ thống này giúp mái và ban công không bị ứ nước. Bản vẽ cho thấy:
- Máng thu nước đặt quanh mái hoặc ban công.
- Phễu thu mái dẫn nước xuống ống đứng.
- Ống thoát mưa đưa nước xuống hệ thống xả chung.
Nắm được các vị trí này giúp bạn nhận biết nơi có thể gây thấm hoặc chảy dột vào căn hộ.
Cách đọc bản vẽ cấp thoát nước chung cư
Nhiều người nhìn vào bản vẽ cấp thoát nước chung cư là choáng vì có quá nhiều đường线, ký hiệu và số liệu. Thực tế, chỉ cần nắm ba yếu tố cơ bản – màu sắc, cấu trúc ống và độ dốc – là bạn đã hiểu được 70% nội dung bản vẽ để tự kiểm tra và mô tả sự cố chính xác hơn.
Ký hiệu và màu trong bản vẽ
Phần dễ nhận biết nhất trên bản vẽ là màu và ký hiệu ống. Chỉ cần nhớ ba quy tắc đơn giản:
- Màu xanh: đường cấp nước.
- Màu đỏ: đường thoát nước thải.
- Đường kính Ø42–Ø110: biểu thị kích thước ống, Ø lớn = ống chính.
- Mũi tên: hướng nước chảy.
Nhờ hiểu các ký hiệu cơ bản này, bạn dễ phát hiện vị trí nghi ngờ khi nhà xuất hiện mùi hôi nhà vệ sinh chung cư hoặc nước thoát chậm.
Phân biệt ống đứng và ống nhánh
Ống trong bản vẽ được chia làm hai kiểu chính:
- Ống đứng: ống lớn chạy dọc nhiều tầng, dẫn nước thải xuống hệ thống chung.
- Ống nhánh: ống nhỏ dẫn từ bồn rửa, bếp, nhà vệ sinh vào ống đứng.
Hiểu sự khác biệt này giúp bạn xác định lỗi: nước trào mạnh thường liên quan ống đứng, còn nước thoát chậm tại một phòng thường do ống nhánh.
Cách đọc độ dốc ống thoát
Độ dốc là chi tiết nhỏ nhưng rất quan trọng trong bản vẽ. Chỉ cần ghi nhớ:
- Độ dốc chuẩn: 1–3% để nước tự chảy.
- Độ dốc thấp → dễ tắc.
- Độ dốc cao → chất thải trượt nhanh, không kịp cuốn trôi.
Nhờ đọc độ dốc đúng, bạn sẽ hiểu vì sao đường ống trong nhà có thể gây tắc dù vẫn “nhìn có vẻ bình thường”. Biết cách đọc bản vẽ giúp bạn nắm nguyên lý vận hành và mô tả sự cố chính xác hơn khi gọi Bình Minh hỗ trợ.
Các thực thể quan trọng & ý nghĩa trong thực tế
Trong bản vẽ cấp thoát nước chung cư, có vài bộ phận nhỏ nhưng lại quyết định việc nhà bạn có bị tắc, trào hay bốc mùi hay không. Nắm được vai trò của từng thực thể giúp bạn hiểu rõ nguyên nhân sự cố và xử lý kịp thời.

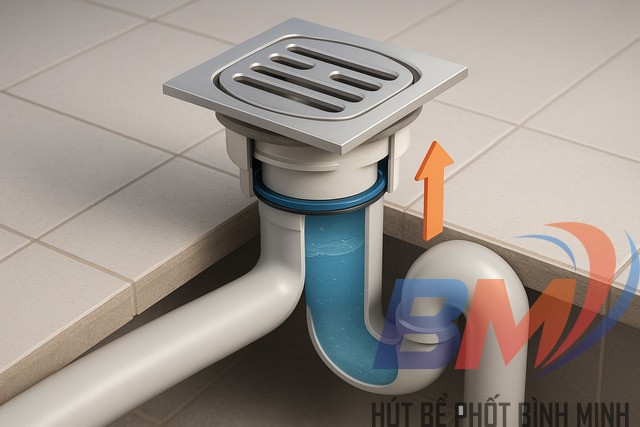

Bẫy mùi P-trap
Bẫy mùi P-trap giữ lại một lượng nước nhỏ để tạo “hàng rào” ngăn khí thải từ ống thoát tràn vào nhà. Bạn có thể gặp mùi hôi khi:
- P-trap khô nước.
- Đường ống bị tắc khiến nước trong bẫy bị hút mất.
Hiểu nguyên lý này giúp bạn nhận biết nhanh lý do nhà vệ sinh có mùi dù đã vệ sinh sạch sẽ.
Phễu thu sàn
Phễu thu sàn có nhiệm vụ thu gom và lọc rác trước khi đưa nước xuống ống thoát. Những vật như tóc, cặn xà phòng hay thức ăn dễ mắc kẹt tại đây.
- Phễu đầy rác → nước rút chậm → tăng nguy cơ trào ngược.
- Vệ sinh định kỳ giúp hạn chế tắc nghẽn trong ống nhánh.
Nếu xử lý chậm, sự cố có thể lan xuống ống đứng và cần đến dịch vụ chuyên nghiệp.
Ống thông khí (Vent pipe)
Ống thông khí giúp cân bằng áp suất trong đường ống, để nước thải chảy êm và không phát ra tiếng ục ục. Khi ống thông khí bị tắc:
- Mùi hôi dễ quay ngược vào nhà.
- Nước trong P-trap bị hút mất.
Đây là lỗi khó nhận biết nhưng lại gây ảnh hưởng lớn đến sinh hoạt hằng ngày.
Bể tự hoại
Bể tự hoại là nơi lắng và phân hủy chất thải trước khi đưa ra hệ thống chung của tòa nhà. Khi bể đầy, chất thải có thể tràn ngược lên ống, gây mùi nặng hoặc tắc cục bộ.
- Dấu hiệu: nước thoát chậm, mùi hôi kéo dài.
- Cần hút định kỳ hoặc khi có dấu hiệu bất thường.
- → Xem thêm: hút bể phốt tại Hà Nội của Bình Minh để xử lý kịp thời khi gặp sự cố.
Hiểu đúng vai trò từng thực thể giúp bạn phát hiện lỗi sớm và mô tả sự cố chính xác khi gọi Hút Bể Phốt Bình Minh hỗ trợ xử lý nhanh chóng.
Tiêu chuẩn thiết kế cấp thoát nước (TCVN – đơn giản hóa)
Nhiều sự cố như tắc, mùi hôi hay thấm tường xuất phát từ việc thi công sai tiêu chuẩn. Vì vậy, hiểu các quy định cơ bản giúp bạn biết hệ thống trong chung cư có đang vận hành đúng hay không, đồng thời đánh giá được mức độ an toàn của căn hộ mình.
TCVN cấp nước (TCVN 4513:1988)
Tiêu chuẩn này quy định cách đưa nước sạch vào từng căn hộ. Một số điểm quan trọng:
- Ống cấp phải đủ áp lực và vật liệu an toàn.
- Bố trí van khóa tại vị trí dễ thao tác khi sửa chữa.
- Đường ống phải đi ngắn nhất có thể để tránh giảm áp.
Khi thi công đúng TCVN, nước sạch đến các thiết bị ổn định hơn, hạn chế rò rỉ và giúp hệ thống bền lâu.
TCVN thoát nước (TCVN 4474:2012)
Tiêu chuẩn này xác định cách dẫn nước thải từ bếp, WC, chậu rửa xuống hệ thống chung. Gồm các nguyên tắc:
- Ống đứng và ống nhánh phải tách rõ ràng.
- Có thông khí để tránh tiếng ục và mùi tràn ngược.
- Phễu thu sàn cần có bẫy nước chống mùi.
Áp dụng đúng tiêu chuẩn giúp giảm nguy cơ tắc nghẽn và mùi hôi kéo dài.
Quy định độ dốc & đường kính ống
Dù kỹ thuật nhưng đây là phần quan trọng nhất trong tiêu chuẩn cấp thoát nước chung cư:
- Độ dốc ống thoát: 1–3% để nước tự chảy dễ dàng.
- Đường kính ống D42–D110 tùy vị trí và lưu lượng.
- Ống càng lớn → thoát càng nhanh nhưng phải lắp đúng vị trí.
Nhờ hiểu các chỉ số cơ bản này, bạn sẽ dễ nhận ra vì sao nhà mình bị tắc hoặc nước chảy yếu. Nắm tiêu chuẩn giúp bạn đánh giá hệ thống nước trong căn hộ và phát hiện sớm dấu hiệu bất thường trước khi sự cố trở nên nghiêm trọng.
Sự cố thường gặp & nguyên nhân
Trong quá trình sử dụng căn hộ, các sự cố cấp thoát nước thường xuất hiện bất ngờ và gây nhiều phiền toái. Hiểu đúng nguyên nhân giúp bạn xử lý sớm và biết khi nào cần đến kỹ thuật chuyên nghiệp để tránh sự cố lan rộng.
Nước thoát chậm
Tình trạng nước thoát chậm thường liên quan đến ống nhánh bị tắc, nhất là tại phễu thu sàn hoặc đường ống bồn rửa. Các nguyên nhân phổ biến gồm:
- Tóc và cặn xà phòng bám lâu ngày.
- Mỡ thừa đóng cục trong đường ống bếp.
Nếu nước rút ngày càng kém, đây là dấu hiệu của tắc cống chung cư, bạn nên kiểm tra hoặc gọi dịch vụ thông tắc cống để tránh trào ngược.
Mùi hôi nhà vệ sinh
Mùi hôi WC xuất phát từ p-trap mất nước, ống thông khí tắc hoặc rác đọng trong phễu thu sàn. Nhận biết qua:
- Mùi hôi xuất hiện mạnh vào buổi tối.
- Tiếng ục nhẹ khi xả nước.
Giải pháp đơn giản: đổ nước vào phễu hoặc vệ sinh phễu thu. Nếu mùi vẫn kéo dài, hệ thống có thể tắc sâu hơn và cần thợ xử lý.
Rò rỉ tường trần
Rò rỉ xảy ra khi ống cấp hoặc ống thoát nứt vỡ, hoặc lớp keo quanh bẫy mùi bị hở. Dấu hiệu nhận biết:
- Tường hoặc trần loang nước.
- Có vệt ẩm kéo dài theo đường ống.
Vết ẩm nếu để lâu dễ gây mốc và hỏng tường. Đây là lỗi kỹ thuật, cần xử lý đúng vị trí bằng thiết bị chuyên dụng.
Nước trào ngược
Trào ngược là sự cố nghiêm trọng hơn, thường liên quan đến ống đứng bị nghẹt hoặc bể phốt đầy. Bạn sẽ thấy:
- Nước từ sàn nhà vệ sinh dâng lên.
- Mùi hôi mạnh kèm bọt khí.
Khi xuất hiện trào ngược, bạn không nên tự xử lý để tránh làm nặng thêm tình trạng. Gọi ngay kỹ thuật để kiểm tra và thông tắc kịp thời.
Khi nào cần kiểm tra – sửa chữa – gọi thợ?
Không phải sự cố nào của hệ thống cấp thoát nước cũng cần gọi thợ ngay. Tuy nhiên, có những dấu hiệu cho thấy vấn đề đã vượt quá khả năng tự xử lý và cần được kiểm tra sớm để tránh phát sinh hư hại lớn hơn.
Dấu hiệu không nên bỏ qua
Một số biểu hiện cho thấy hệ thống nước của căn hộ đang gặp trục trặc và cần kiểm tra ngay:
- Tiếng ục trong đường ống khi xả nước.
- Mùi hôi từ phễu thu hoặc bồn rửa.
- Thấm tường hoặc trần kéo dài theo đường ống.
Những dấu hiệu này thường là “lời cảnh báo sớm” để bạn kịp thời xử lý trước khi sự cố nặng hơn.
Lỗi tự xử lý được
Với các vấn đề nhẹ, bạn có thể thử một vài cách đơn giản trước khi gọi thợ:
- Vệ sinh phễu thu sàn để loại bỏ tóc và cặn.
- Đổ nước vào p-trap nếu mùi bốc lên do bẫy mùi khô.
- Xúc rửa sơ đường ống bồn rửa bằng nước nóng.
Những cách này giúp bạn tiết kiệm thời gian và chi phí trước khi cần đến dịch vụ kỹ thuật.
Lỗi cần thợ chuyên nghiệp
Khi sự cố vượt quá mức độ nhẹ, hãy gọi thợ để tránh làm nặng hơn:
- Ống đứng bị nghẹt → cần máy áp lực và thiết bị chuyên dụng.
- Rò rỉ trong tường → phải xác định chính xác vị trí bằng camera nội soi.
- Bể phốt đầy → cần đơn vị chuyên nghiệp.
Những trường hợp này cần người có chuyên môn để đảm bảo an toàn và sửa đúng kỹ thuật.
Hiểu đúng bản vẽ cấp thoát nước chung cư giúp bạn phát hiện sớm tắc, mùi hôi và rò rỉ để tránh hư hại lớn. Nếu hệ thống có dấu hiệu bất thường, hãy liên hệ Bình Minh để được kiểm tra nhanh, báo giá rõ ràng và xử lý trong 15 phút.
