Bạn đang tìm bản vẽ bể phốt để xây nhà hay sửa hệ thống thoát nước? Không ít gia đình vì thiếu bản vẽ chuẩn nên bể nhanh đầy, nước thoát chậm, mùi hôi bốc ngược gây phiền toái. Hút bể phốt Bình Minh cung cấp bản vẽ chuẩn miễn phí, giúp bạn thi công đúng kỹ thuật và bảo trì dễ dàng sau này. Gọi 0888.31.31.81 – kỹ thuật viên có mặt trong 15 phút, tư vấn tận nơi, nhanh – sạch – rõ ràng.
Nội Dung
Bản vẽ bể phốt là gì? Vì sao cần bản vẽ chuẩn
Khi xây nhà hoặc cải tạo nhà vệ sinh, nhiều người chỉ chú trọng phần nổi mà quên rằng bản vẽ bể phốt mới là “bản đồ ngầm” quyết định khả năng thoát nước, tránh tắc nghẽn lâu dài. Hiểu rõ bản vẽ giúp bạn tiết kiệm chi phí, thi công đúng kỹ thuật và bảo trì dễ dàng về sau.
Khái niệm & nguyên lý hoạt động bể phốt
Bể phốt là nơi xử lý nước thải đầu tiên trong gia đình, gồm các ngăn chứa – lắng – lọc.
Nguyên lý hoạt động đơn giản:
- Nước thải chảy vào ngăn chứa để phân tách cặn nặng.
- Sang ngăn lắng để tách cặn nhỏ.
- Cuối cùng qua ngăn lọc, nước sạch hơn mới thoát ra ngoài.
Một bản vẽ bể phốt chuẩn thể hiện rõ kích thước, độ dốc và vị trí từng ống giúp kỹ thuật thi công chính xác, không rò rỉ.
Vai trò của bản vẽ trong thi công & bảo trì
Khi thi công: bản vẽ giúp thợ xác định đúng vị trí nắp, ống vào – ra, cao trình đáy và độ dốc.
Khi bảo trì hoặc hút bể: nhờ có bản vẽ, đội kỹ thuật tìm đúng điểm hút, không phải đục nền hay phá sàn.
Lợi ích thực tế:
- Tránh sai lệch vị trí dẫn đến tắc sớm.
- Dễ kiểm tra, vệ sinh, tiết kiệm chi phí bảo dưỡng.
- Hạn chế rò rỉ gây ô nhiễm quanh nhà.
Hút bể phốt Bình Minh hỗ trợ kiểm tra bản vẽ miễn phí, giúp bạn xác định nhanh vị trí bể, tư vấn kích thước phù hợp cho từng hộ gia đình.
Một bản vẽ bể phốt chuẩn không chỉ là giấy tờ kỹ thuật, mà là “bản kế hoạch vận hành” giúp ngôi nhà của bạn hoạt động ổn định trong nhiều năm. Tiếp theo, hãy cùng tìm hiểu các loại bể phốt phổ biến và bản vẽ tương ứng để chọn loại phù hợp nhất.
Các loại bể phốt phổ biến và bản vẽ tương ứng
Khi tìm hiểu bản vẽ bể phốt, bạn sẽ thấy có nhiều kiểu thiết kế khác nhau. Tuy nhiên, phổ biến nhất hiện nay vẫn là hai loại: bể phốt 2 ngăn và bể phốt 3 ngăn. Việc chọn đúng loại sẽ giúp hệ thống thoát nước hoạt động ổn định, ít tắc nghẽn và dễ bảo trì sau này.
Bể phốt 2 ngăn – phù hợp hộ ít người
Cấu tạo gồm 1 ngăn chứa + 1 ngăn lắng, đơn giản, dễ xây. Thích hợp với nhà phố nhỏ, hộ gia đình dưới 4 người, dung tích trung bình 2–3m³.
Ưu điểm:
- Thi công nhanh, chi phí thấp.
- Bảo trì đơn giản, không tốn nhiều diện tích.
Hạn chế: hiệu quả xử lý thấp hơn, cần hút định kỳ thường xuyên hơn bể 3 ngăn. → Nếu diện tích hẹp hoặc ngân sách hạn chế, bản vẽ bể phốt 2 ngăn là lựa chọn hợp lý.

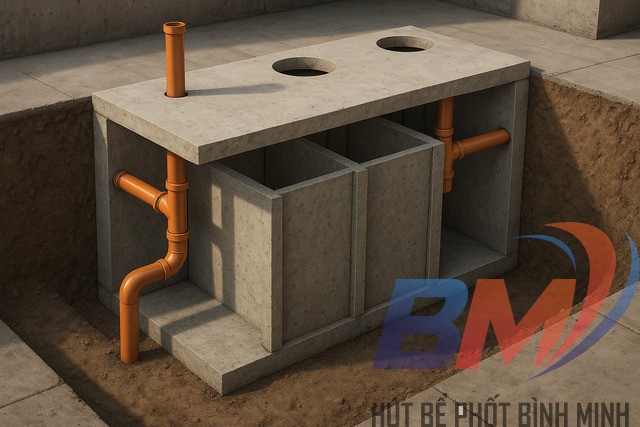

Bể phốt 3 ngăn – theo tiêu chuẩn TCVN 10334:2014
Cấu tạo gồm ngăn chứa – ngăn lắng – ngăn lọc, xử lý nước thải triệt để hơn. Được khuyến nghị trong Tiêu chuẩn thiết kế bể phốt cho nhà dân và công trình nhỏ.
Ưu điểm:
- Lọc sạch, hạn chế mùi hôi.
- Tuổi thọ cao, ít cần hút.
Phù hợp cho hộ 4–10 người hoặc công trình sử dụng lâu dài. → Bản vẽ bể phốt 3 ngăn chuẩn giúp kỹ thuật viên dễ xác định ngăn hút và lắp đặt ống đúng độ dốc.
So sánh 2 ngăn & 3 ngăn – nên chọn loại nào?
| Tiêu chí | Bể phốt 2 ngăn | Bể phốt 3 ngăn |
| Hiệu quả xử lý | Trung bình | Cao, ít mùi |
| Dung tích | Nhỏ (2–3m³) | Lớn (3–5m³) |
| Bảo trì | Hút 1–2 năm/lần | 3–5 năm/lần |
| Chi phí xây | Thấp | Trung bình |
| Đối tượng phù hợp | Nhà phố, hộ nhỏ | Nhà dân đông người, biệt thự |
Nếu bạn chưa chắc loại nào phù hợp, Hút bể phốt Bình Minh có thể khảo sát miễn phí tại nhà và gửi bạn bản vẽ thiết kế tối ưu theo diện tích thực tế. Việc lựa chọn loại bể phốt phù hợp giúp bạn tránh sự cố tắc nghẽn và giảm chi phí bảo trì lâu dài. Tiếp theo, hãy cùng tìm hiểu cách đọc bản vẽ bể phốt để hiểu rõ cấu trúc và vận hành của hệ thống này.
Cách đọc bản vẽ bể phốt – Dành cho người không chuyên
Nhiều người khi nhìn vào bản vẽ bể phốt thường bối rối bởi hàng loạt đường nét và ký hiệu kỹ thuật. Thực tế, nếu hiểu đúng nguyên tắc cơ bản, bạn hoàn toàn có thể “đọc” bản vẽ như một bản đồ nhà vệ sinh thu nhỏ. Dưới đây là hướng dẫn ngắn gọn giúp bạn hình dung dễ dàng hơn.

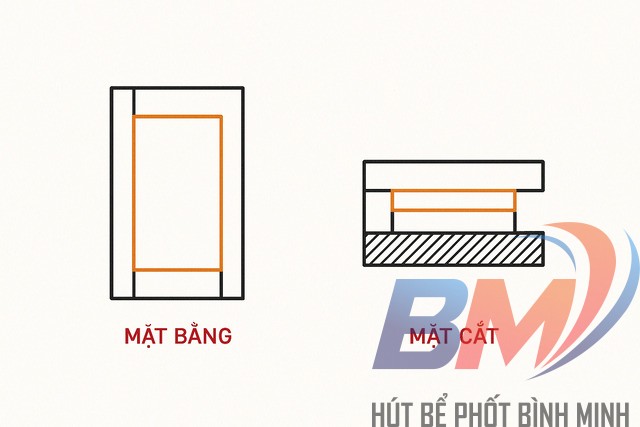

Phân biệt mặt bằng và mặt cắt bể phốt
- Mặt bằng bể phốt: là hình chiếu nhìn từ trên xuống. Phần này cho thấy cách bố trí các ngăn (chứa – lắng – lọc) và đường ống vào – ra.
- Mặt cắt bể phốt: là hình nhìn ngang, thể hiện độ sâu, cao trình và mực nước trong từng ngăn.
- Ví dụ: trong bản vẽ, nếu bạn thấy ký hiệu đường chấm ngang giữa các ngăn, đó chính là ranh giới mặt cắt.
→ Khi thi công hoặc sửa chữa, kết hợp cả hai mặt này giúp xác định chính xác vị trí nắp, ống thoát và ống thông hơi.
Các ký hiệu thường gặp trong bản vẽ
- Ø90 / Ø110: đường kính ống thoát nước thải.
- Ống thông hơi: thường vẽ dạng đường thẳng đứng nối lên trên.
- Ngăn chứa – ngăn lắng – ngăn lọc: ký hiệu bằng ô vuông hoặc chữ viết tắt (C, L, F).
- Nắp kiểm tra: thể hiện bằng ô tròn trên bản vẽ, thường có chú thích “đặt nắp gang”.
Chỉ cần nắm 4–5 ký hiệu cơ bản này, bạn đã có thể hiểu hơn 80% bản vẽ bể phốt dân dụng.
Lỗi phổ biến khi đọc sai bản vẽ và cách khắc phục
- Hiểu nhầm mặt bằng với mặt cắt, dẫn đến đặt ống sai vị trí.
- Bỏ qua độ dốc đường ống, khiến nước thải không thoát hết.
- Không đánh dấu nắp kiểm tra, làm mất vị trí khi cần hút bể.
Mẹo: hãy in bản vẽ và đánh dấu màu từng ngăn để dễ phân biệt.
Hiểu đúng bản vẽ giúp bạn chủ động khi thi công hoặc bảo trì, không bị phụ thuộc vào thợ. Nếu bạn đang có bản vẽ mà chưa chắc đã đúng, hãy gửi ảnh cho kỹ thuật Hút bể phốt Bình Minh qua 0888.31.31.81 – đội ngũ sẽ xem giúp và tư vấn miễn phí trước khi bạn bắt đầu thi công.
Tải miễn phí mẫu bản vẽ bể phốt (PDF, CAD, DWG)
Sau khi hiểu cấu tạo và cách đọc bản vẽ, bước tiếp theo là tải bản vẽ bể phốt phù hợp để áp dụng cho công trình thực tế. Dưới đây, Hút bể phốt Bình Minh chia sẻ miễn phí mẫu bản vẽ bể phốt thông dụng, giúp bạn hoặc thợ xây thi công nhanh, đúng chuẩn mà không cần thuê thiết kế riêng.
Mẫu bản vẽ bể phốt 3 ngăn chuẩn (PDF & CAD)
- Thiết kế theo TCVN 10334:2014, gồm 3 ngăn chứa – lắng – lọc.
- Dung tích: khoảng 3–5m³, phù hợp hộ gia đình 4–10 người.
- File định dạng: DWG (AutoCAD) và PDF dễ in, rõ kích thước từng ngăn.
- Lợi ích: xử lý triệt để, ít phải hút, chống thấm tốt.
Tải mẫu bản vẽ bể phốt 3 ngăn chuẩn hoặc liên hệ kỹ thuật qua 0888.31.31.81 Bình Minh để nhận file CAD chi tiết.
Mẫu bản vẽ bể phốt 2 ngăn tiết kiệm (PDF)
- Thiết kế gọn, chỉ gồm 1 ngăn chứa – 1 ngăn lắng, phù hợp hộ nhỏ dưới 4 người.
- Dung tích: 2–3m³, tiết kiệm vật liệu và diện tích thi công.
- File PDF dung lượng nhẹ, có ghi chú vị trí ống vào – ống ra rõ ràng.
- Lợi ích: giảm chi phí, dễ thi công, phù hợp nhà phố hẹp.
Tải file PDF bản vẽ bể phốt 2 ngăn hoặc 0888.31.31.81 để nhận bản tùy chỉnh theo diện tích thực tế.
Mẫu bản vẽ bể phốt thực tế Bình Minh đã thi công
File tổng hợp từ các công trình Bình Minh đã hoàn thiện tại Hà Nội & Bắc Ninh.
Có ghi chú cụ thể về:
- Vị trí ống hút kỹ thuật, nắp kiểm tra.
- Độ sâu, độ dốc thực tế sau thi công.
Lợi ích: giúp thợ thi công dễ hình dung, giảm sai sót và tiết kiệm chi phí khảo sát.
Nếu bạn cần bộ bản vẽ chi tiết kèm video mô tả vị trí thực tế, hãy liên hệ Hút bể phốt Bình Minh – 0888.31.31.81.
Tải đúng bản vẽ giúp quá trình thi công dễ dàng, tránh sai lệch kỹ thuật. Toàn bộ file trên được kỹ sư Bình Minh biên soạn dựa trên tiêu chuẩn thực tế. Bạn có thể tham khảo thêm dịch vụ hút bể phốt tại Hà Nội để được hỗ trợ thi công và bảo trì trọn gói.
Khi nào cần hút bể phốt? Liên quan gì đến bản vẽ ban đầu
Dù được xây đúng kỹ thuật, sau thời gian dài sử dụng, bể phốt vẫn có thể bị đầy hoặc tắc. Nhiều gia đình chỉ nhận ra khi nước thoát chậm hoặc mùi hôi xuất hiện — lúc này việc hút bể phốt kịp thời là cần thiết. Và nếu bạn có sẵn bản vẽ bể phốt, mọi việc sẽ trở nên nhanh chóng, không cần đục phá nền.
Dấu hiệu bể phốt đầy hoặc tắc
Một số dấu hiệu phổ biến bạn nên chú ý:
- Nước xả chậm, có tiếng ục ục trong bồn cầu.
- Mùi hôi lan từ khu vệ sinh hoặc cống thoát sàn.
- Bồn cầu trào ngược, nước đọng lâu không rút.
- Thời gian từ lần hút gần nhất đã trên 2–3 năm (tùy loại bể).
Khi xuất hiện một trong những dấu hiệu này, bể phốt của bạn có thể đã đầy và cần hút ngay để tránh tràn, gây ô nhiễm. Bạn cũng có thể tham khảo khi nào cần hút bể phốt giúp đạt hiệu quả cao nhất.
Lợi ích của bản vẽ khi hút & bảo trì bể phốt
- Định vị chính xác nắp bể, tránh khoan đục sai vị trí.
- Xác định nhanh ống kỹ thuật, ngăn chứa, giúp hút đúng điểm, sạch cặn triệt để.
- Giảm chi phí và thời gian xử lý, kỹ thuật viên thao tác nhanh hơn.
Với bản vẽ bể phốt chuẩn, đội Hút bể phốt Bình Minh chỉ cần 15 phút để có mặt và xử lý dứt điểm tại chỗ.
Một bản vẽ đúng không chỉ giúp thi công dễ mà còn là “tấm bản đồ” khi bảo trì. Nếu bạn cần kiểm tra tình trạng bể hoặc tìm lại vị trí nắp hút, hãy gọi 0888.31.31.81 – Bình Minh sẽ hỗ trợ tận nơi, nhanh, sạch và không phá nền.
Vì sao nên chọn dịch vụ hút bể phốt Bình Minh
Giữa hàng chục đơn vị vệ sinh môi trường, Hút bể phốt Bình Minh được nhiều hộ gia đình ở Hà Nội và Bắc Ninh tin chọn vì làm nhanh – sạch – rõ ràng. Không chỉ xử lý triệt để tắc nghẽn, Bình Minh còn giúp khách hàng kiểm tra, bảo dưỡng định kỳ theo đúng bản vẽ bể phốt ban đầu để duy trì hiệu quả lâu dài.
Có mặt sau 15 phút – phục vụ 24/7
- Hệ thống chi nhánh phủ khắp các quận huyện, sẵn sàng có mặt trong 15 phút kể từ khi nhận cuộc gọi.
- Xe hút chuyên dụng nhiều kích cỡ, phù hợp từng ngõ nhỏ, nhà dân hay công trình lớn.
- Kỹ thuật viên mang đầy đủ thiết bị, xử lý nhanh gọn – không mùi, không đục phá.
Báo giá rõ ràng – chỉ trả đúng dịch vụ
- Mọi chi phí được báo trước khi thi công, không phát sinh.
- Cam kết hút sạch 100%, nghiệm thu xong mới thanh toán.
- Có biên bản, hóa đơn đầy đủ cho hộ gia đình, cơ quan, nhà xưởng.
Bạn có thể tham khảo thêm dịch vụ hút bể phốt tại Hà Nội để biết chi tiết khu vực phục vụ.
Bảo hành dài hạn – hỗ trợ sau dịch vụ
- Mỗi công trình được bảo hành từ 6–12 tháng, tùy mức độ xử lý.
- Hỗ trợ kiểm tra, bảo trì định kỳ theo yêu cầu khách hàng.
- Khách hàng từng dùng dịch vụ được ưu đãi khi hút lần tiếp theo.
Khi cần xử lý nhanh, sạch và triệt để, hãy gọi Hút bể phốt Bình Minh – 0888.31.31.81. Chúng tôi luôn sẵn sàng hỗ trợ tận nơi, giúp bạn yên tâm với hệ thống thoát nước hoạt động ổn định lâu dài.
Một bản vẽ bể phốt chuẩn giúp bạn xây đúng, hút dễ, tránh tắc và mùi hôi khó chịu. Nếu bạn chưa có bản vẽ hoặc muốn kiểm tra lại, hãy liên hệ Hút bể phốt Bình Minh – hỗ trợ tư vấn, kiểm tra, cung cấp file miễn phí và có mặt sau 15 phút. Gọi ngay 0888.31.31.81 để được phục vụ nhanh, sạch, giá rõ ràng.
